Crane Horizontal Collision Prevention System

크레인 주행 충돌방지 장치

AL-ASL-001 제어

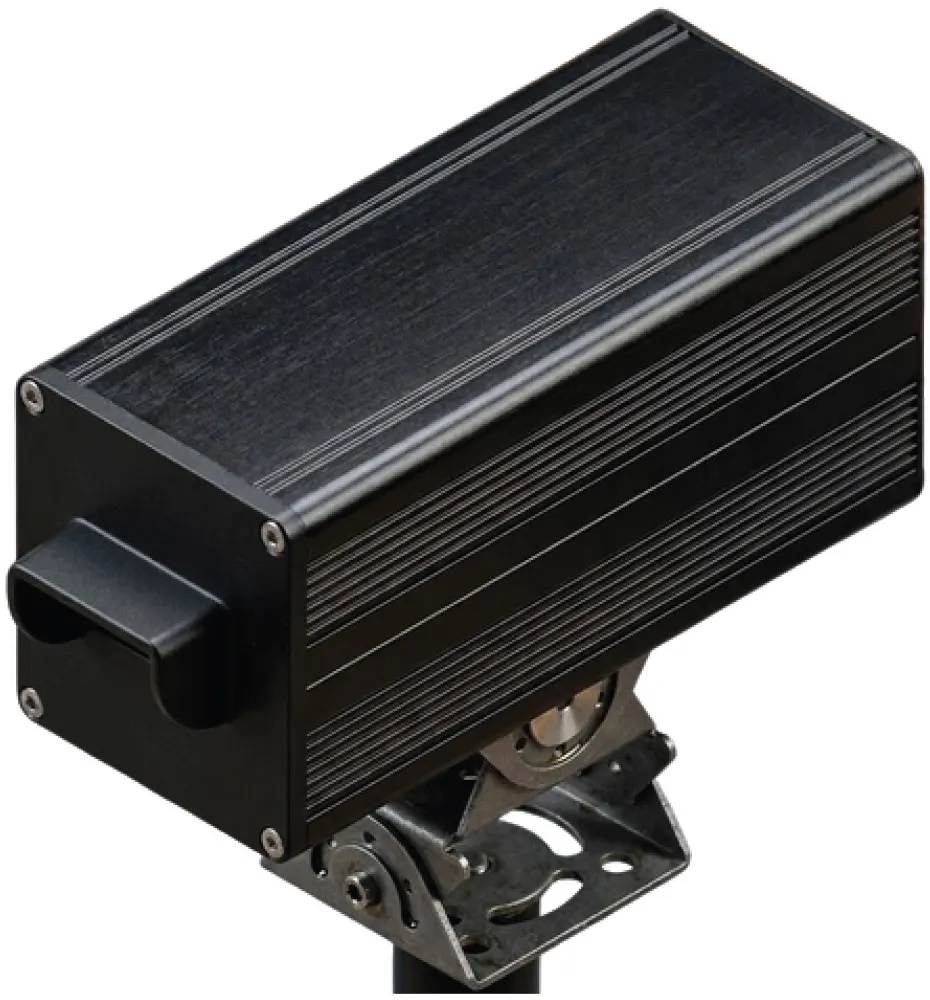

크레인 주행 충돌방지 장치 실제 본체 사진

제품 개요 Overview

  • 크레인 작동 중, 크레인과 타 장애물과의 충돌을 방지하도록 설계된 안전 보호 장치
  • LiDAR 센서를 사용하여 물체와의 거리를 실시간으로 측정
  • 감지 거리가 설정된 '위험거리' 이내가 되면, 자동으로 크레인의 이동을 멈춤

시스템 구성 및 주요 사양 System Configuration & Specifications

사용자 입력부 아이콘
사용자 입력부
  • 디스플레이 : OLED
  • 입력 : 푸시버튼 2개 (UP/DOWN)
감지부 아이콘
감지부
  • 센서 종류 : 단일 지점 거리 측정 LiDAR
  • 감지 거리 : 0.5m ~ 20m
전원부 및 제어부 입출력 아이콘
전원부 및 제어부 입출력
  • 입력 : 110VAC ~ 220VAC
  • A/B 접점 (NC : Normal Close 1EA, NO : Normal Open 1EA)

제품 치수 Dimensions

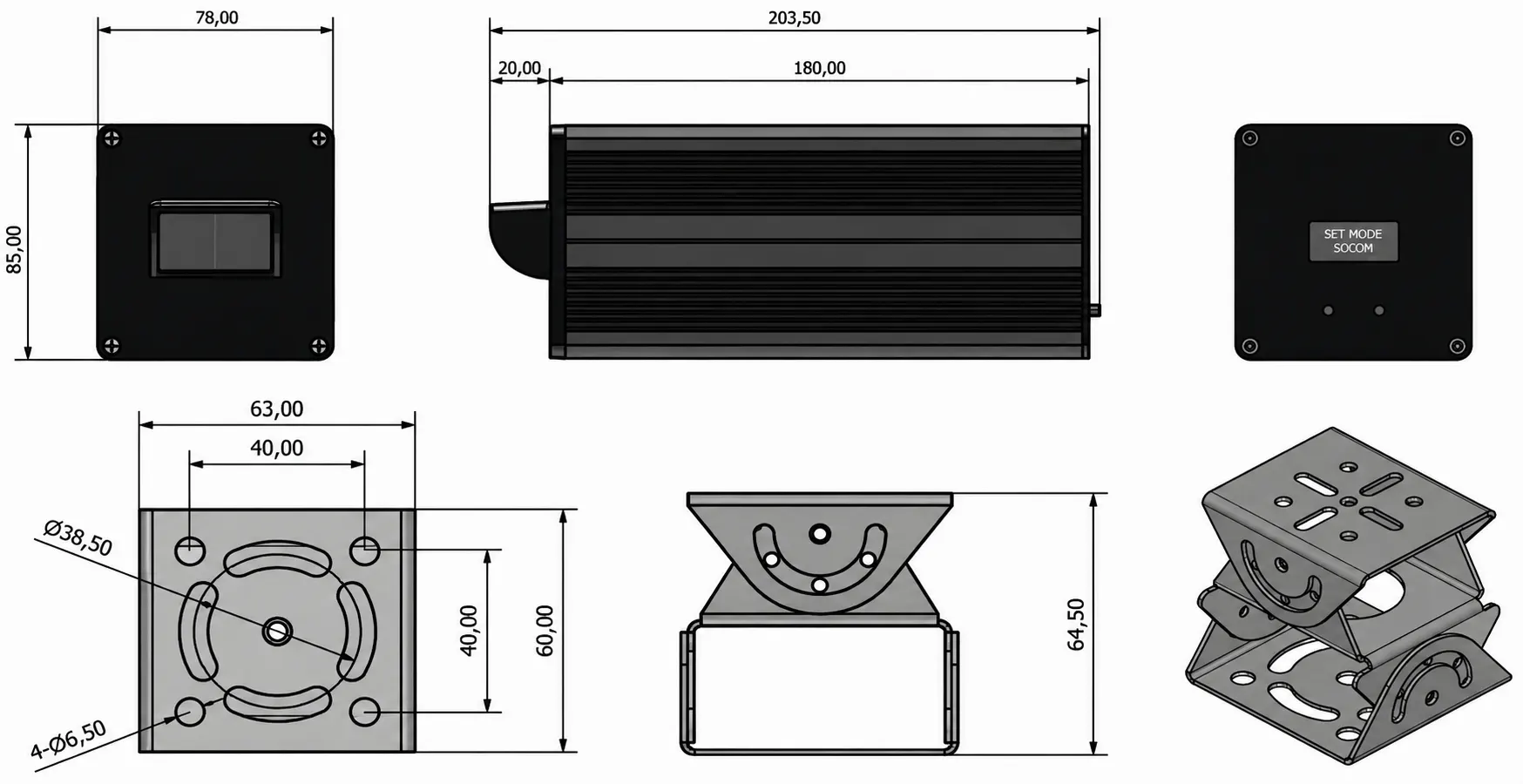

크레인 주행 충돌방지 장치 본체·브래킷의 정면·측면·평면 치수 도면

위험거리 설정 방법 Distance Setting (SET MODE : 영구 저장)

SET MODE 진입
  • UP(+) 버튼과 DOWN(-) 버튼 두 개를 동시에 3초 동안 길게 누름
  • 디스플레이에 'SET MODE' 상태가 표시
위험거리 값 변경
  • UP(+) 또는 DOWN(-) 버튼을 눌러 위험거리(Limit) 값을 변경
  • 기본 50cm 단위
저장 및 'NORMAL MODE' 복귀
  • 값 설정이 완료되면, 두 버튼을 동시에 1초 동안 짧게 누름
  • 'SET MODE'가 해제되며, 변경된 값이 플래시 메모리에 즉시 저장됨
부팅 시
  • 전원이 켜지면 저장된 최근 위험거리 설정값이 자동으로 set되어 동작

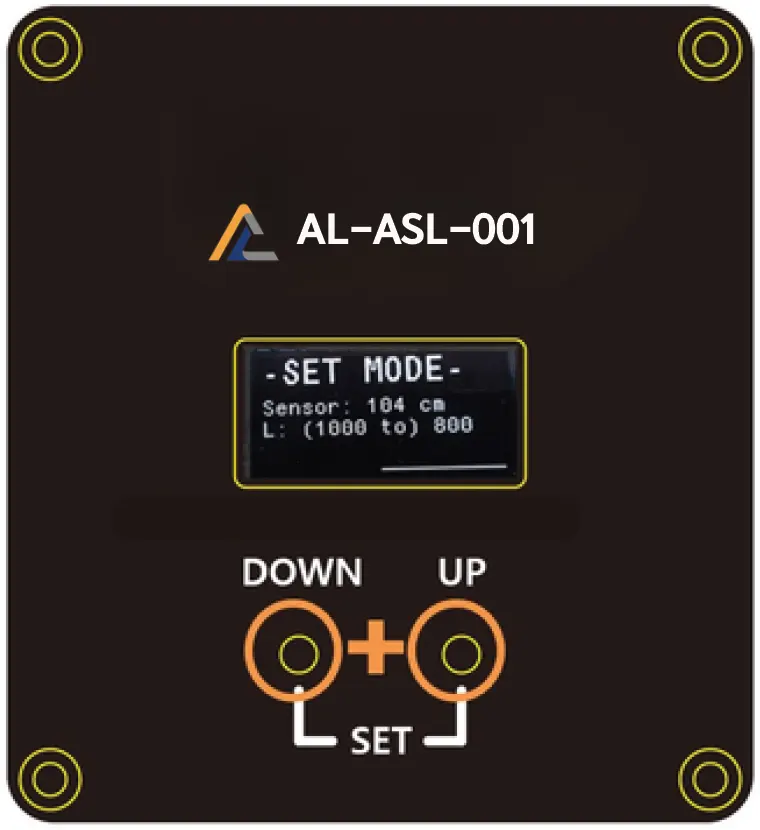

SET MODE 진입 화면 — UP·DOWN 버튼을 3초간 동시 터치하면 SET MODE 진입
3초간 동시 터치하면 SET MODE

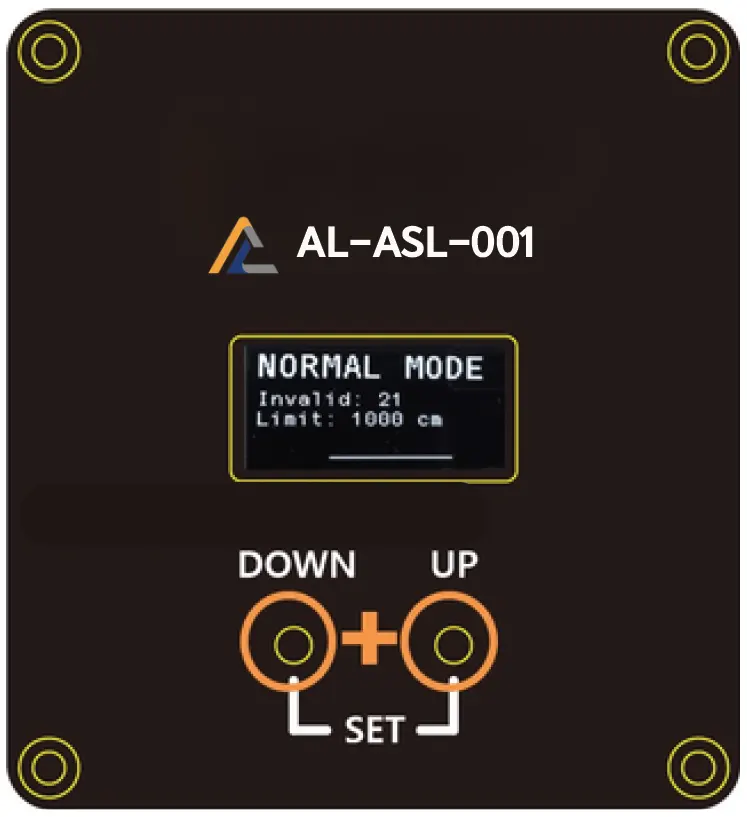

NORMAL MODE 복귀 화면 — 1초간 동시 터치하면 설정값 저장 후 NORMAL MODE 진입
1초간 동시 터치하면 설정값 저장 후 NORMAL MODE 진입

설치 및 테스트 Installation & Test

설치 위치
  • LiDAR 센서부가 탐지하려는 크레인 방향을 정확히 향하도록 시야각을 맞춤
  • 물체의 간섭이 없는 높이를 확보해야 함
정상 동작 확인
(테스트)
  1. 크레인과 크레인 및 접근 물체와의 거리(예: 20m)보다 가깝게 위험거리(예: 5m)를 설정
  2. 크레인을 이동시켜 설정된 위험거리 이내로 접근했을 때, 크레인이 실제로 멈추는지 또는 A/B 접점에 연결된 테스터기에서 신호가 발생하는지 확인

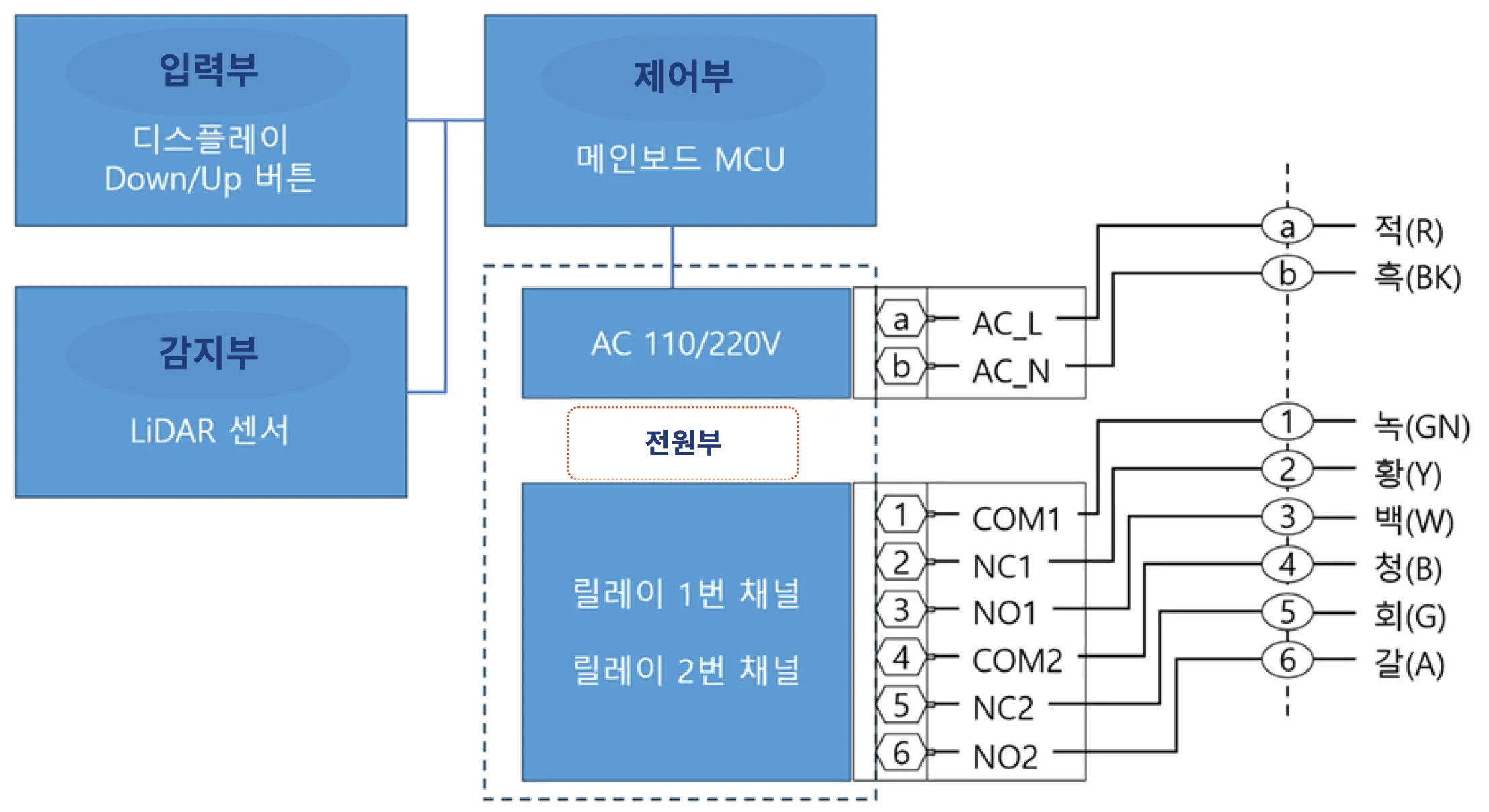

회로 블록 다이어그램 Circuit Block Diagram

입력부(디스플레이·Up/Down 버튼)·감지부(LiDAR 센서)·제어부(메인보드 MCU)·전원부(AC 110/220V, 릴레이 1·2번 채널) 회로 블록 다이어그램

배선 결선도 Wiring Diagram

제품 하부 전원 및 릴레이 1, 2번 채널

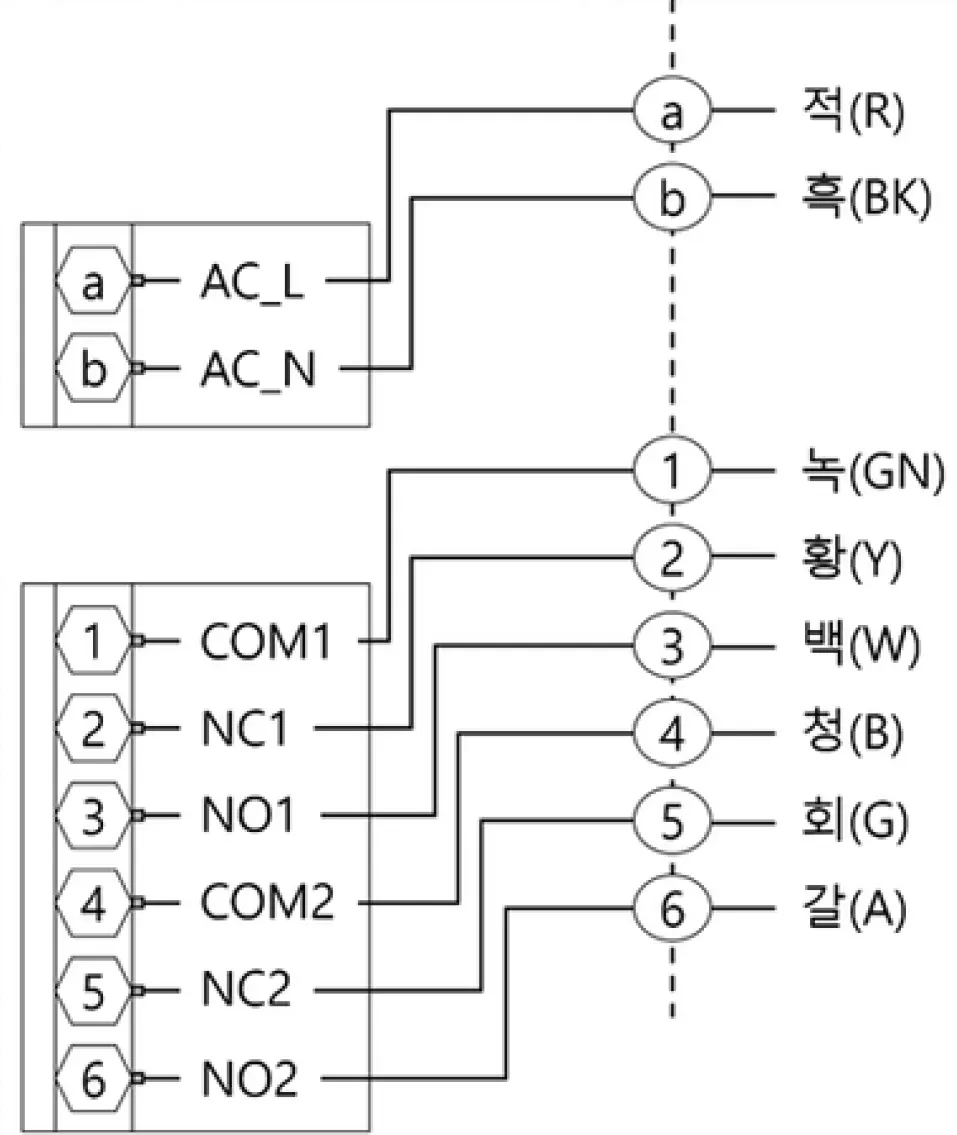

제품 하부 전원 및 릴레이 1·2번 채널 배선 결선도 — AC_L·AC_N·COM1·NC1·NO1·COM2·NC2·NO2 단자와 색상별 케이블 연결도
크레인 주행 충돌방지 장치 실제 본체 사진
Crane Hook Over-Hoisting Collision Prevention System

크레인 주권 상향 충돌방지 장치

AL-ASL-017 제어

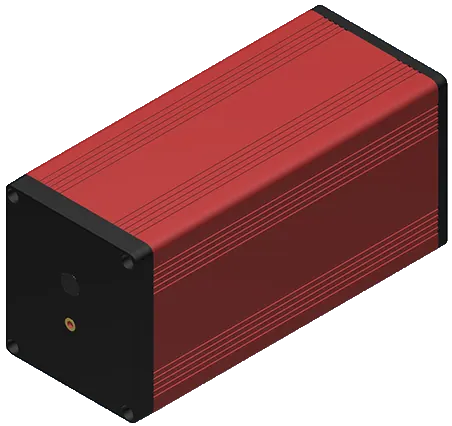

크레인 주권 상향 충돌방지 장치 본체 사진 — 적색 알루미늄 하우징의 LiDAR 센서 장치 (AL-ASL-017)

제품 개요 Overview

  • 크레인 작동 중 후크의 과상승으로 인한 상부 구조물 충돌, 후크 변형 및 낙하 사고를 예방하기 위한 LiDAR 기반 능동형 과상승 충돌방지 장치
  • 1단 Cam Limit와 2단 중추 Limit의 미작동시에도 설정 거리 기준에 따라 3단에서 접점 제어로 동작하는 최종안전장치
  • 거리값 설정 시 Laser Point 점등으로 LiDAR 센서의 측정 위치를 육안으로 확인 및 조준 가능
  • LiDAR 센서를 사용해 후크와 크레인 상단 간 실시간 수직거리를 측정
  • 감지 거리가 설정된 '위험거리' 이내로 진입하면, 자동으로 크레인 후크 상향 이동을 차단해 과상승에 따른 충돌 사고를 사전에 방지
  • 기준거리 설정은 현장 환경에 따라 설정 가능하며 크레인 구조 변경 없이 설치 가능

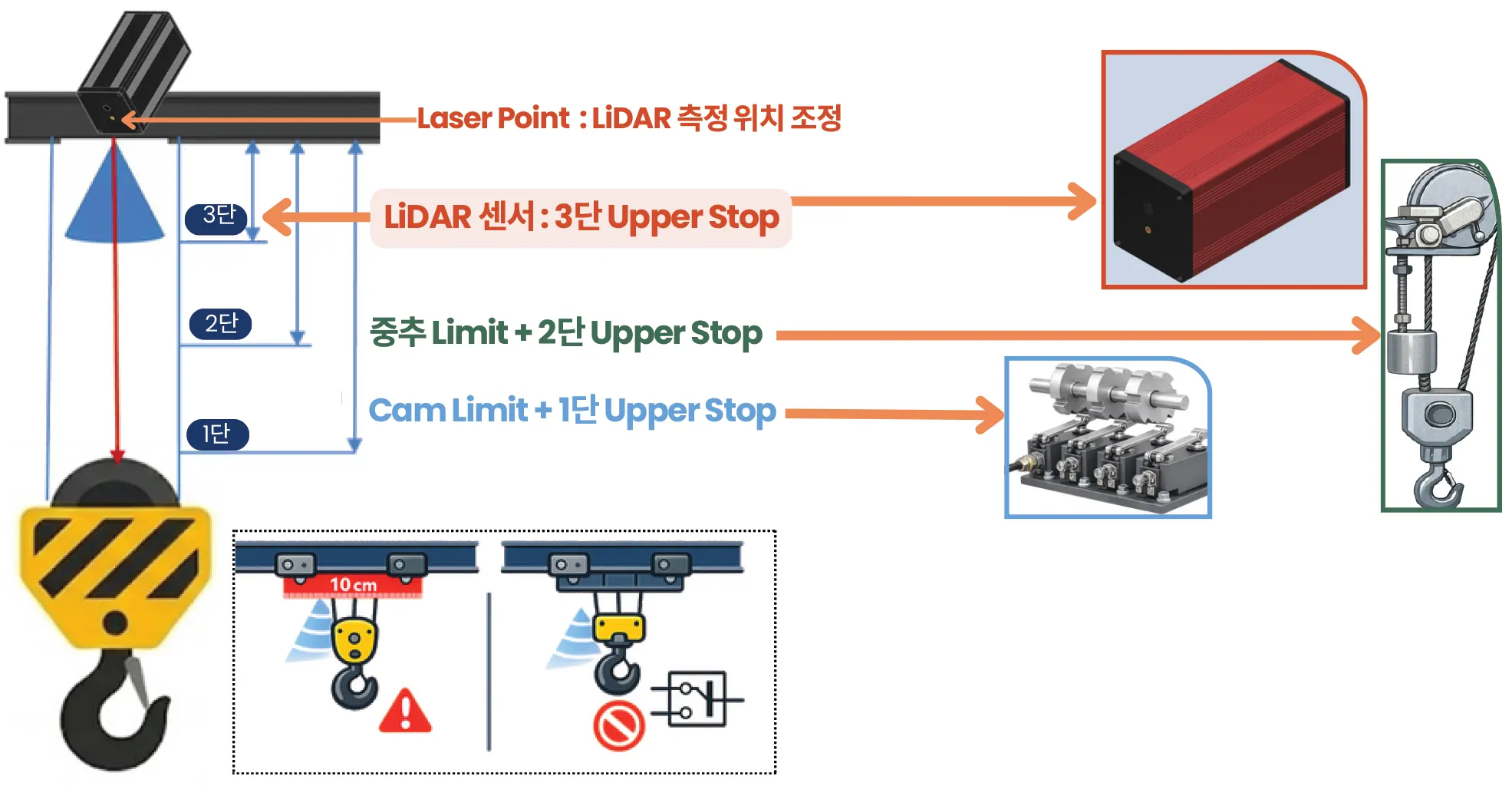

3단 안전장치 개념도 — 1단 Cam Limit + 1단 Upper Stop, 2단 중추 Limit + 2단 Upper Stop, 3단 LiDAR 센서 Upper Stop과 Laser Point로 측정 위치 조정

※ 거리값에 따라 1, 2, 3단의 기능을 User가 변경 사용 가능함

제품 용도 Applications

  • 크레인 아이콘 Crane
  • CDQ 아이콘 CDQ
  • ACSS 물류자동화 아이콘 ACSS (물류자동화)
  • 대차 아이콘 대차

설치 높이에 따른 측정 예시 Measurement Range by Installation Height

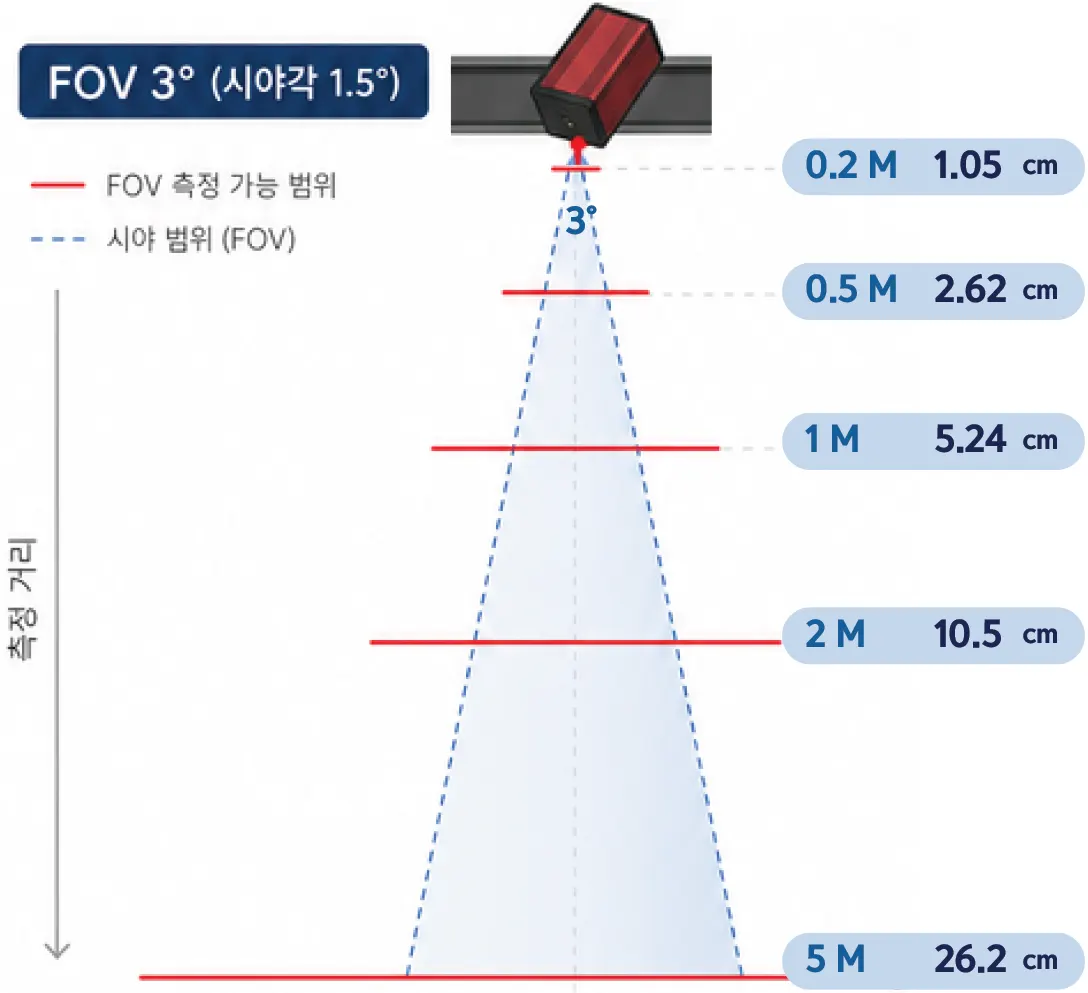

FOV 3°(시야각 1.5°) 다이어그램 — 측정 거리별 측정 가능 범위 시각화 (0.2M~5M)

측정범위(지름) = 2 × 거리 × tan(1.5°)

LiDAR 측정 거리 FOV (3°)에 따른 측정범위
20 cm1.05 cm
50 cm2.62 cm
1 M5.24 cm
2 M10.5 cm
5 M26.2 cm
10 M52.4 cm
20 M104.7 cm

시스템 구성 및 주요 사양 System Configuration & Specifications

입력부 아이콘
입력부
  • OLED 터치 디스플레이
출력부 아이콘
출력부
  • A/B 접점 3채널
  • NO (Normal Open)
  • COM
전압 아이콘
전압
  • AC 110 ~ 220V
측정 거리 아이콘
측정 거리
  • 0.02m ~ 20m 측정 가능
  • 50mm 단위로 터치 디스플레이에서 거리 설정 가능

시스템 UI 구성 System UI

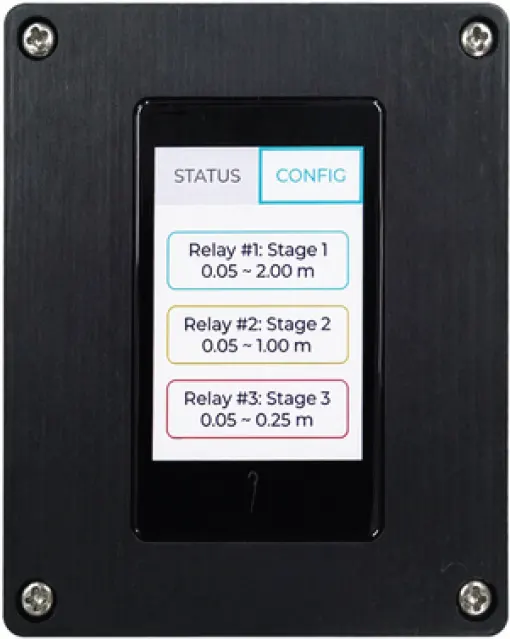

시스템 UI 화면1
시스템 UI 화면2

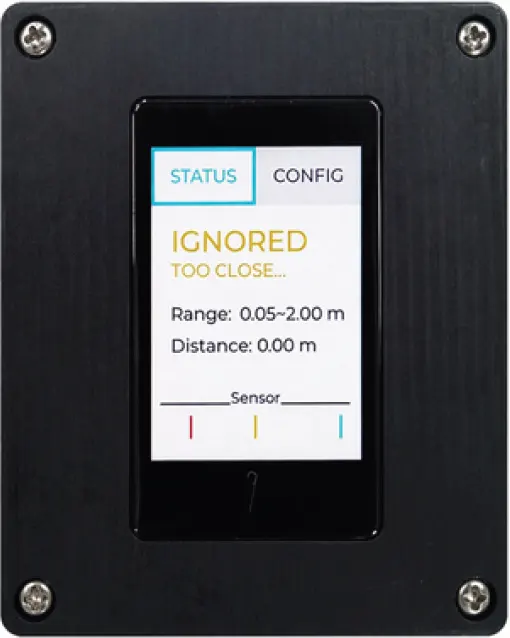

시스템 UI 화면3
시스템 UI 화면4

UI — 거리값 설정 방법 Distance Setting via UI

1제품 사용법

설정된 위험거리를 플래시 메모리(비휘발성)에 영구 저장하는 기능입니다.

'CONFIG' 설정모드 진입
  • 상단 'CONFIG' 탭을 터치합니다.
  • 디스플레이에 'CONFIG' 탭이 활성화된 상태에서 Stage 1, 2, 3 선택 화면이 표시됩니다.
값 변경
  • 'Stage' 1부터 3까지 표시된 네모박스를 눌러 원하는 위험거리 값(Range)을 변경합니다.
  • 왼쪽 스크롤의 미터(m)와 오른쪽 스크롤의 센티미터(cm)를 설정합니다.
저장 및 'CONFIG' 설정모드 해제
  • 값 설정이 완료되면, 'SET 체크표시' 버튼을 누릅니다.
  • 'CONFIG' 설정모드가 해제되며, 변경된 값이 플래시 메모리에 즉시 저장됩니다.
CONFIG 메뉴 화면 — Relay #1 Stage 1, Relay #2 Stage 2, Relay #3 Stage 3 표시
1. CONFIG 메뉴
Stage 1 값 설정 화면 — m·cm 스크롤로 거리 설정
2. Stage 1 값 설정
Stage 2 값 설정 화면 — m·cm 스크롤로 거리 설정
3. Stage 2 값 설정
Stage 3 값 설정 화면 — m·cm 스크롤로 거리 설정
4. Stage 3 값 설정

2제어부

  • 충돌방지 제품은 AB 접점 (Normal Close 접점 3EA, Normal Open 접점 3EA)을 지원하여 운영중인 크레인이 위험거리인 경우 정지하도록 함
  • 사전에 정의되거나 UI를 통해서 설정된 위험거리에 기반하여 1, 2, 3단계의 AB접점을 제어함
CLEAR(SAFE) 화면 — Range 0.05~2.00m, Distance 4.21m 표시 OLED 터치 디스플레이
CLEAR — 안전 상태
TRIGGERED(STAGE 3) 화면 — Range 0.05~2.00m, Distance 0.07m 표시 OLED 터치 디스플레이
TRIGGERED — 위험 감지 상태

3전원부

  • 입력 : 110VAC 또는 220VAC
  • 출력 : A접점(NO) 3EA, B접점(NC) 3EA
110/220VAC 전원 아이콘 110 / 220VAC

4사용자 입력부

  • 전면부 : 라이다센서와 레이저포인터 배치
  • 후면부 : 터치 LCD
  • 위험거리 설정 지원
Crane Hook Upper Safety Monitoring System

크레인 주권 Upper 안전 Monitoring 장치

AL-ASL-003 제어
크레인 주권 Upper 안전 Monitoring 장치 본체 — 15인치 LCD 모니터에 Cam Limit·Weight Limit 카운트가 표시된 사진

제품 개요 Overview

  • Cam Limit와 중추 Limit 2채널 접점을 카운팅하여 동작 횟수를 출력하는 Monitoring 장치
    • 1CH : Cam Limit
    • 2CH : 중추 Limit
  • 2채널 접촉시 경광등(적색)경고음을 고객의 니즈에 따라 출력할 수 있습니다.

시스템 구성 및 주요 사양 System Configuration & Specifications

입력부 아이콘
입력부
  • A 접점 (NO : Normal Open) 2채널
  • Cam Limit, 중추 Limit
출력부 아이콘
출력부
  • 15인치 LCD 모니터
  • 경광등
  • 경고음

구성품 Components

모니터
  • 15인치 LCD
  • 348mm(W) × 71mm(D) × 272mm(H)
경광등
  • 신호음 내장 LED 스트로브 표시등
  • 179mm(W) × 128mm(D) × 136mm(H)
케이블
  • 전원 케이블 1EA (1m)
  • 표시등 케이블 1EA (1m)
  • 접점 케이블 2EA (1m)

제품 동작 사양 Operation

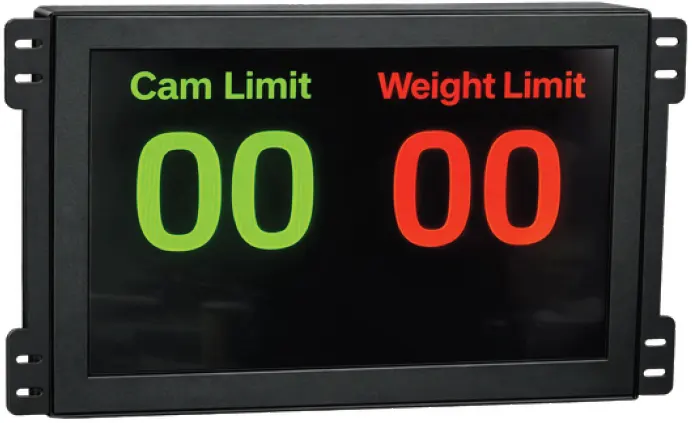

LCD 모니터에 Cam Limit 00(녹색)과 Weight Limit 00(적색) 카운트가 표시된 실제 화면
출력부
  • 전원 연결시 카운트 화면 자동 출력
  • Cam Limit, 중추 Limit 두 자리 수 표시
Cam Limit
  • Cam Limit 동작시마다 Count 누적, 부저 알람
중추 Limit
  • 중추 Limit 동작시마다 Count 누적, 부저 알람
Count 리셋
  • Count Reset은 Software 적으로만 가능

설치 및 테스트 Installation

모니터 측면부

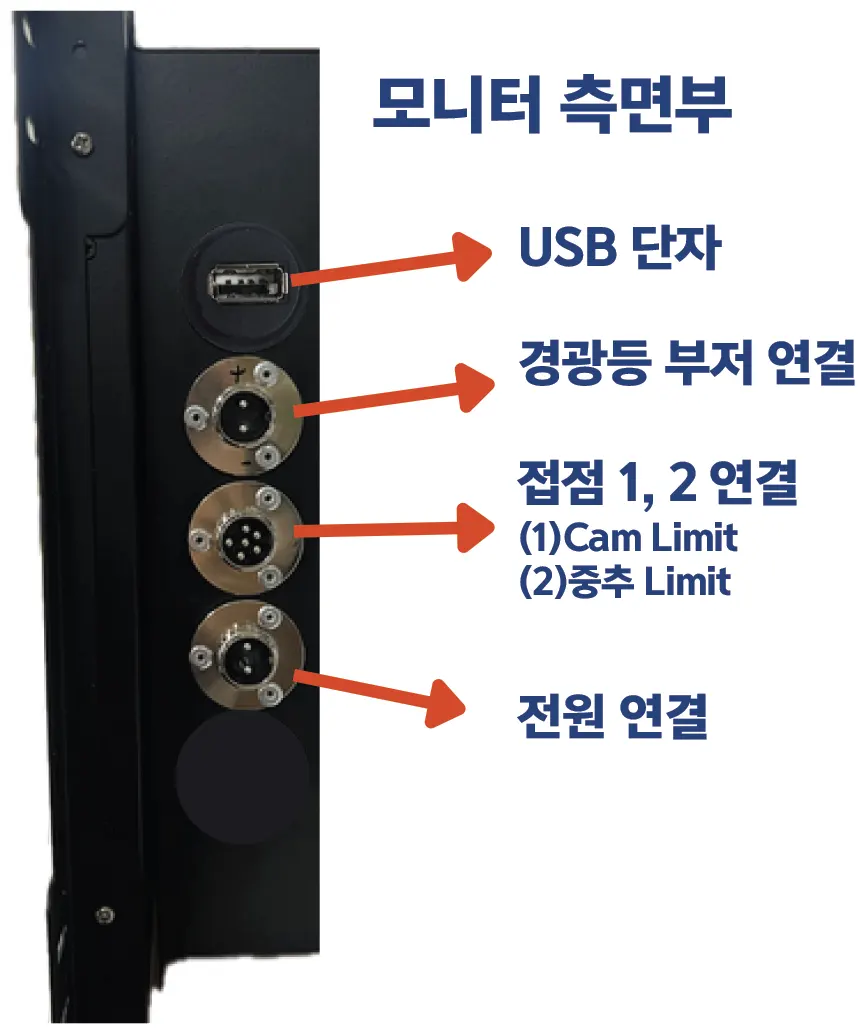

모니터 측면부 단자 라벨링 — 상단부터 USB 단자 / 경광등 부저 연결 / 접점 1, 2 연결(1: Cam Limit, 2: 중추 Limit) / 전원 연결

제품 치수 Dimensions

모니터

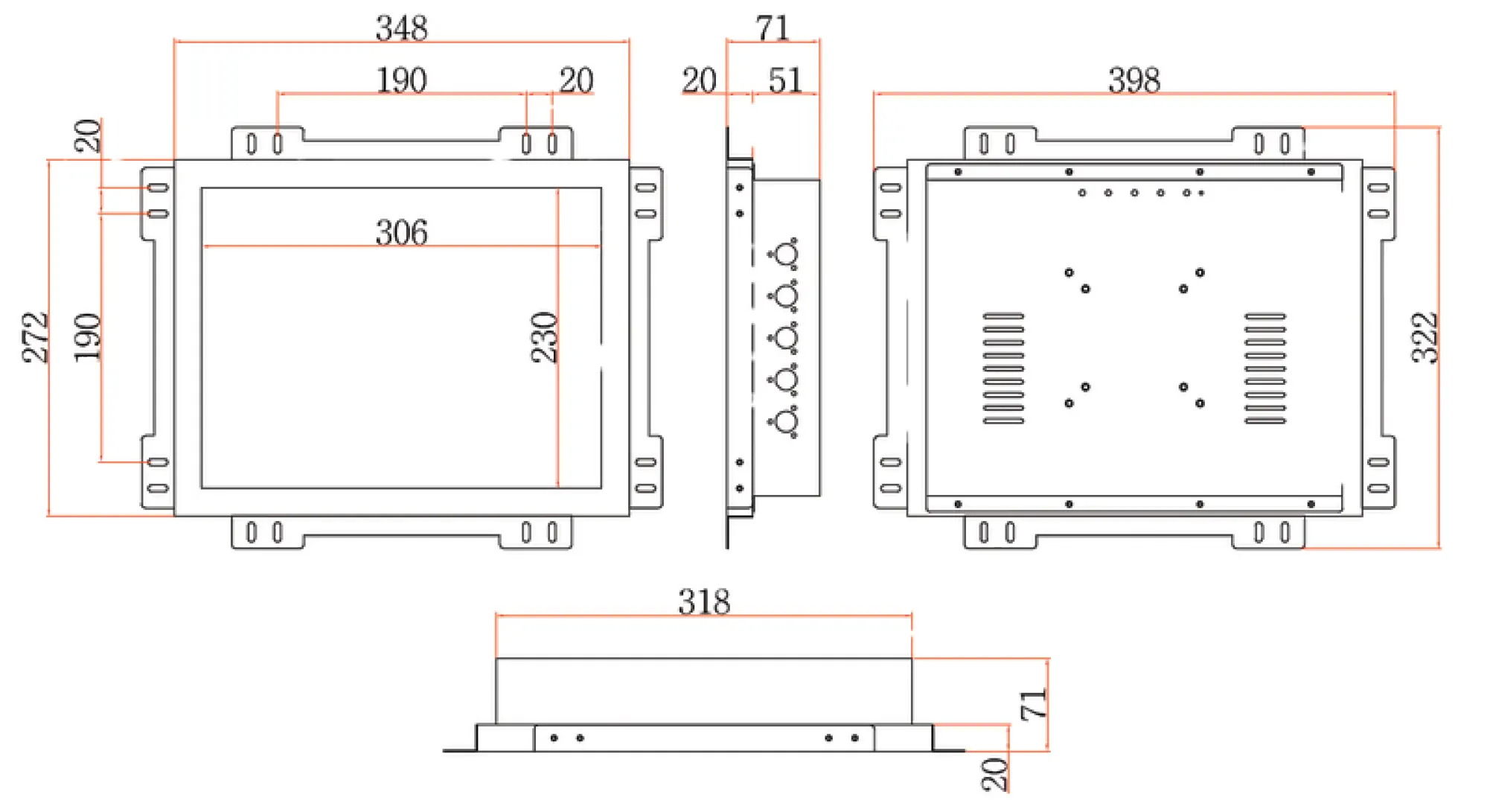

15인치 모니터 정면·측면·후면 치수 도면 — 모니터 사이즈 348(W) × 272(H) × 20(D)mm, 브라켓 포함 전체 398(W) × 332(H) × 71(D)mm
  • 모니터 사이즈(15인치) : 348(W) × 272(H) × 20(D) (mm)
  • 브라켓 포함 전체사이즈 : 398(W) × 332(H) × 71(D) (mm)

경광등 스피커

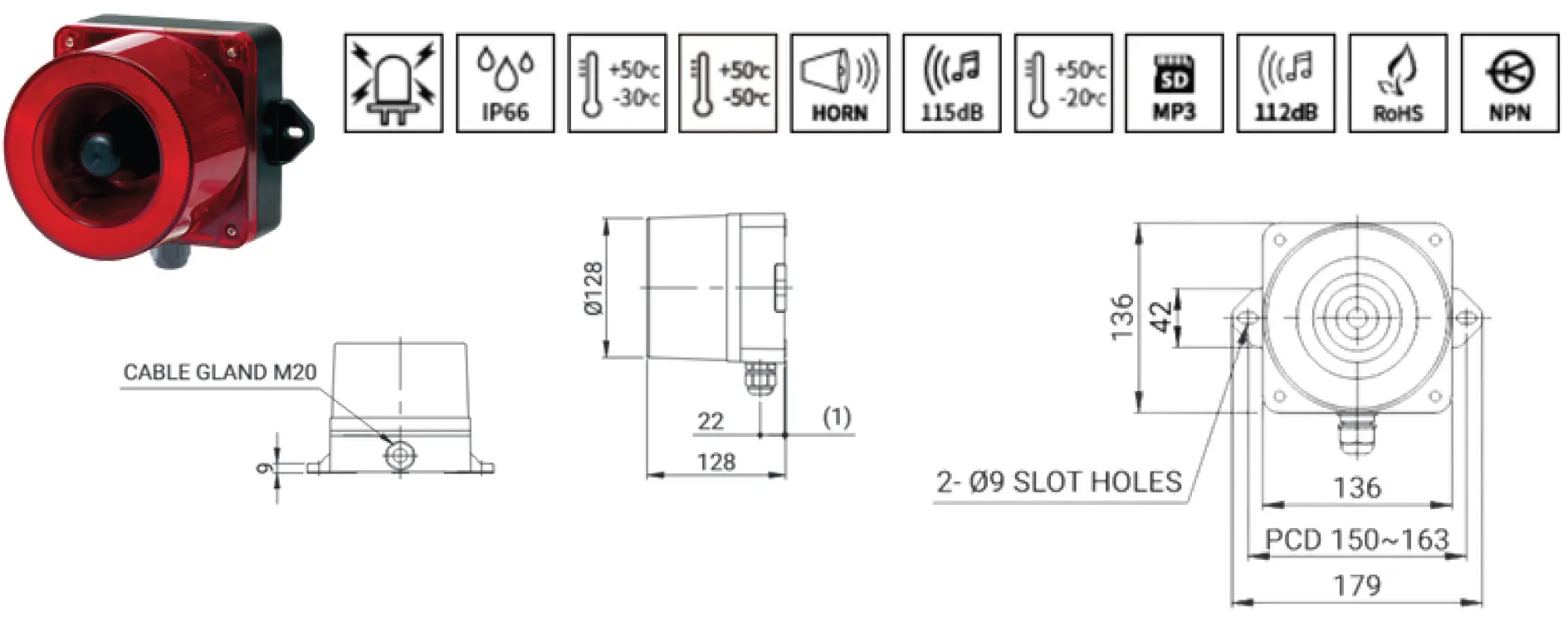

경광등 스피커 도면 — IP66 방수, 동작온도 -30~+50℃ / -50~+50℃ / -20~+50℃, HORN 115dB, MP3 112dB, RoHS, NPN 인증 마크 표시
  • 136(W) × 179(H) × 128(D) (mm)
Magnet Power Supply Monitoring System

물류크레인 마그네트 전원 공급 실시간 모니터링 장치

AL-ASL-006 모니터링
물류크레인 마그네트 전원 공급 실시간 모니터링 장치 태블릿 모니터 — P1~P8 포트별 전류값이 녹색·적색으로 표시된 LCD 화면

제품 개요 Overview

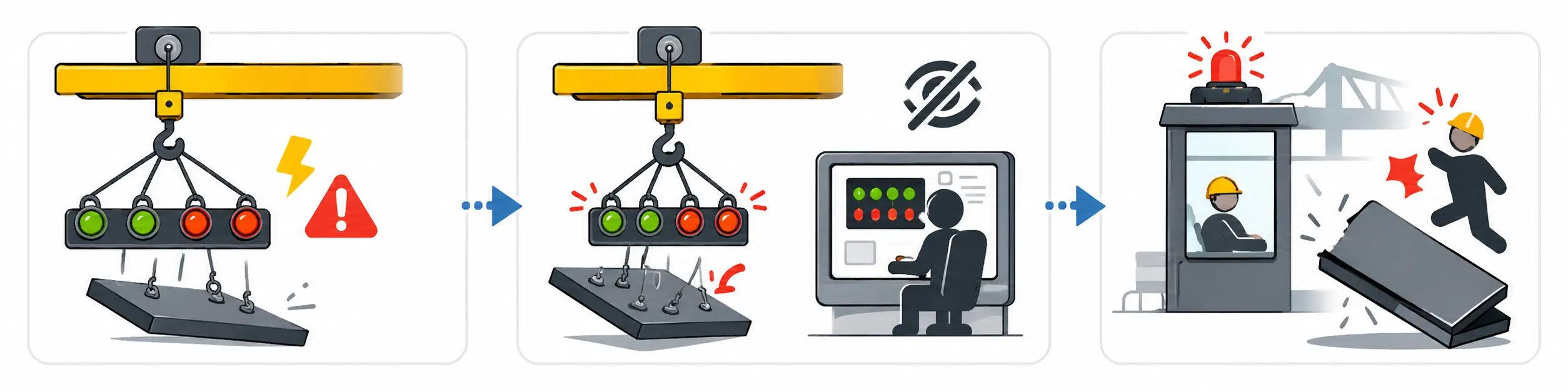

마그네트 흡착 실패로 인한 사고 시나리오 일러스트 — ① 마그네트 흡착 ② 운전실 모니터 경보 발생 ③ 작업자 위험 노출 3단계 시나리오
  • Magnet 전원 공급 상태와 흡착 상태를 Magnet Port별 전류 신호 기준으로 실시간 감시하는 안전 모니터링 장치
  • Magnet Port별 전류 신호를 분석하여 흡착력 저하 / 전원 이상 / 흡착 실패 가능성을 조기에 감지
  • 이상 발생 시 장치 내부 스피커로 즉각적인 경고음 출력을 통해 사고 및 인명 피해를 예방
  • 기본 8포트 구조를 기반으로 2 / 4 / 8포트 구성 가능
  • 운전실 내부의 소형 LCD 디스플레이를 통해 포트별 전류 상태를 실시간으로 표시
    • 정상 상태는 녹색, 위험 상태는 적색으로 시각적 구분
  • 필요시 현장에 대형 디스플레이를 통해 포트별 전류 상태를 실시간으로 표시하고, 경광등·스피커를 통해 경고

제어 방식 및 구성도 Control Flow Diagram

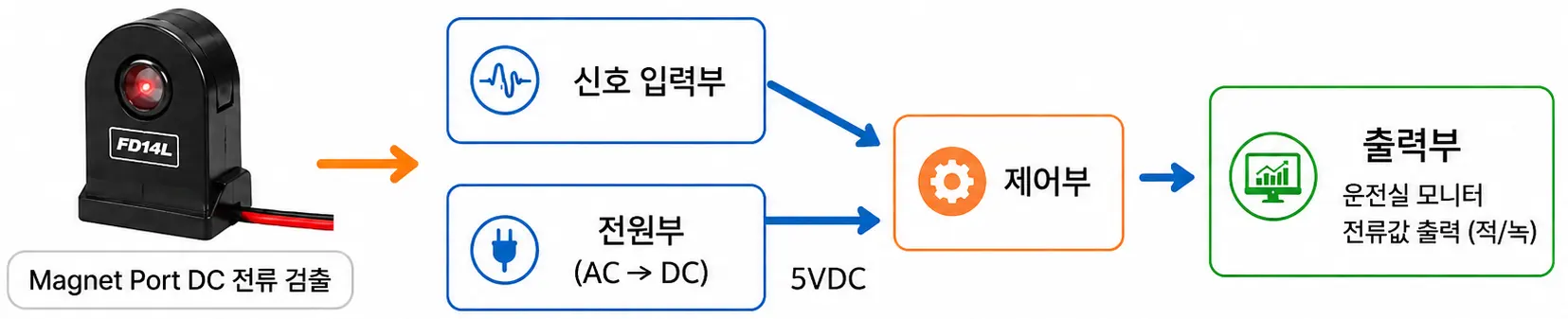

제어 흐름도 — Magnet Port DC 전류 검출 → 신호 입력부 / 전원부(AC→DC, 5VDC) → 제어부 → 출력부(운전실 모니터, 전류값 출력 적/녹)

제품 동작 사양 Operation

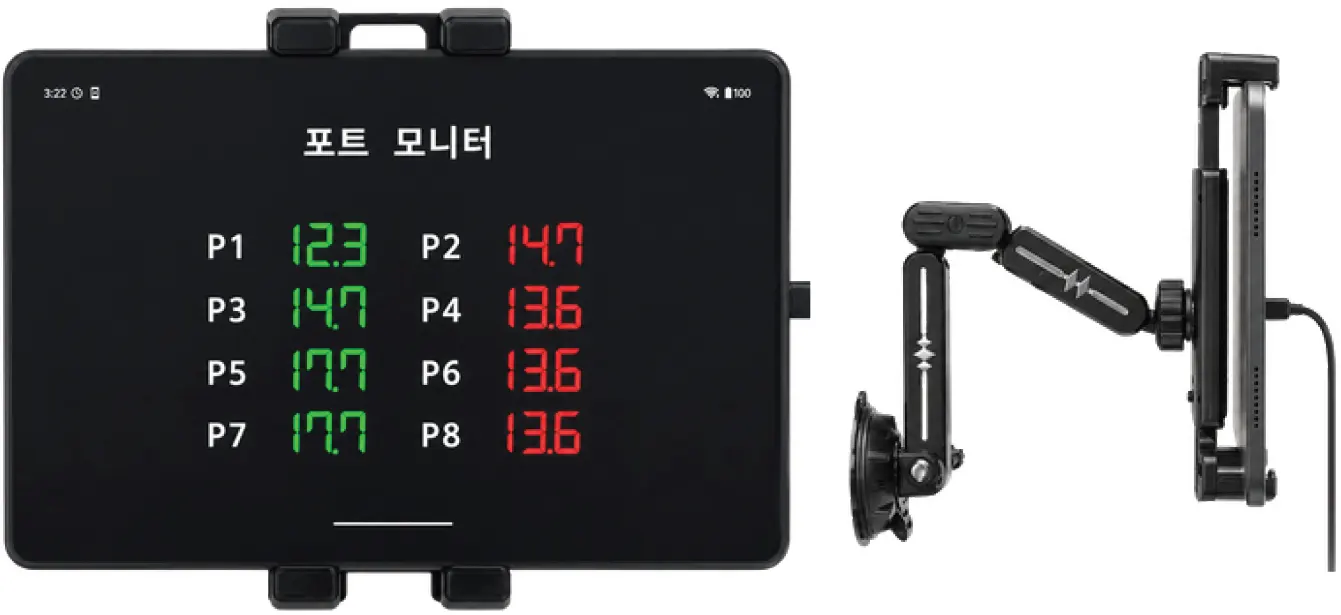

운전실용 소형 태블릿 모니터 — '포트 모니터' 화면에 P1~P8 포트별 전류값(녹색 정상·적색 위험)이 표시되고 거치대에 장착된 사진
Magnet Port별 전류 입력
  • 운전실용 소형 태블릿 모니터 1EA
  • 2 / 4 / 8포트 구성 지원
  • 4 ~ 20mA 유선 전류 신호 모니터링
10인치 기준 제품 사이즈
  • 247mm(W) × 157mm(D) × 8mm(H)
Magnet Power Supply Monitoring System (HUD Display)

물류크레인 마그네트 전원 공급 실시간 모니터링 장치 (HUD)

AL-ASL-007 모니터링

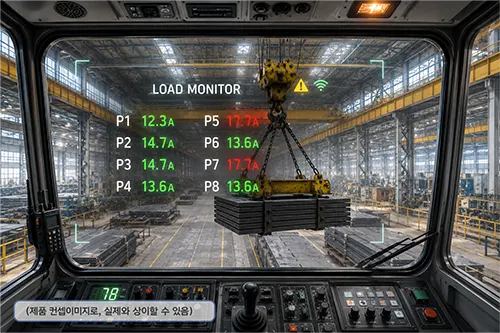

운전실 전면유리창에 HUD로 P1~P8 포트별 전류값이 투영된 화면 — 정상은 녹색·위험은 적색으로 표시

제품 개요 Overview

마그네트 흡착 실패로 인한 사고 시나리오 일러스트 — ① 마그네트 흡착 ② 운전실 모니터 경보 발생 ③ 작업자 위험 노출 3단계 시나리오
  • 마그네트 전원 공급 상태와 흡착 상태를 포트별 전류 신호 기준으로 실시간 감시하는 안전 모니터링 장치
  • 마그네트 포트별 전류 신호를 분석하여 흡착력 저하 / 전원 이상 / 흡착 실패 가능성을 조기에 감지
  • 이상 발생 시 즉각적인 경고음 출력을 통해 낙판 사고 및 설비·제품 손상을 예방
  • 기본 8포트 구조를 기반으로 2 / 4 / 8포트 구성 가능
    • 운전실 내부에 설치된 HUD(Head-Up Display) 장치를 통해 포트별 전류 상태를 운전실 전면 유리창에 실시간으로 표시
    • 정상 상태는 녹색, 위험 상태는 적색으로 시각적으로 구분하여 직관적인 상태 인식 제공
    • 운전자는 전면 작업 상황을 주시하면서도 시야 이동 없이 유리창에 투영된 마그네트 포트 상태를 동시에 모니터링할 수 있어, 작업 집중도를 유지하면서도 안전성을 향상시키도록 설계
  • 필요시 현장에 대형 LED 디스플레이를 통해 포트별 전류 상태를 실시간으로 표시

제어 방식 및 구성도 Control Flow Diagram

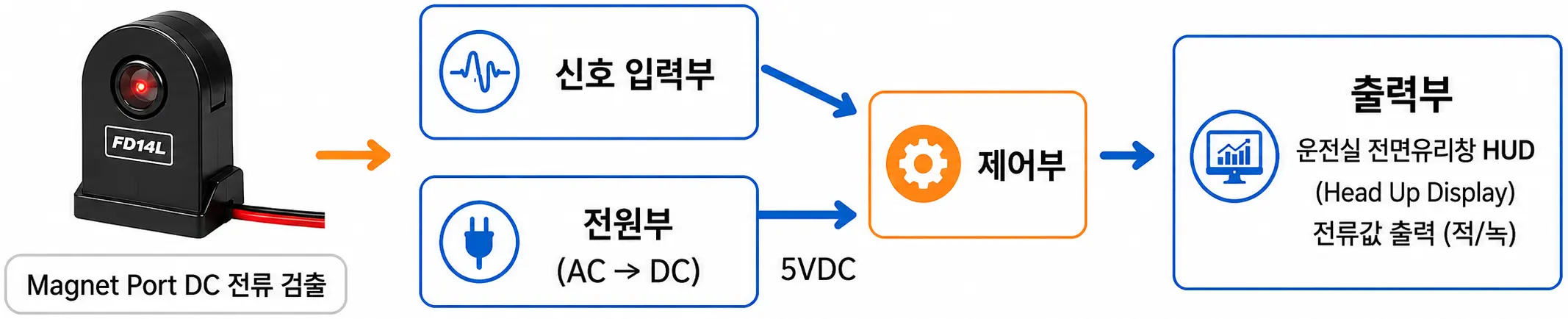

제어 흐름도 — Magnet Port DC 전류 검출 → 신호 입력부 / 전원부(AC→DC, 5VDC) → 제어부 → 출력부(운전실 전면유리창 HUD, 전류값 출력 적/녹)

제품 동작 사양 Operation

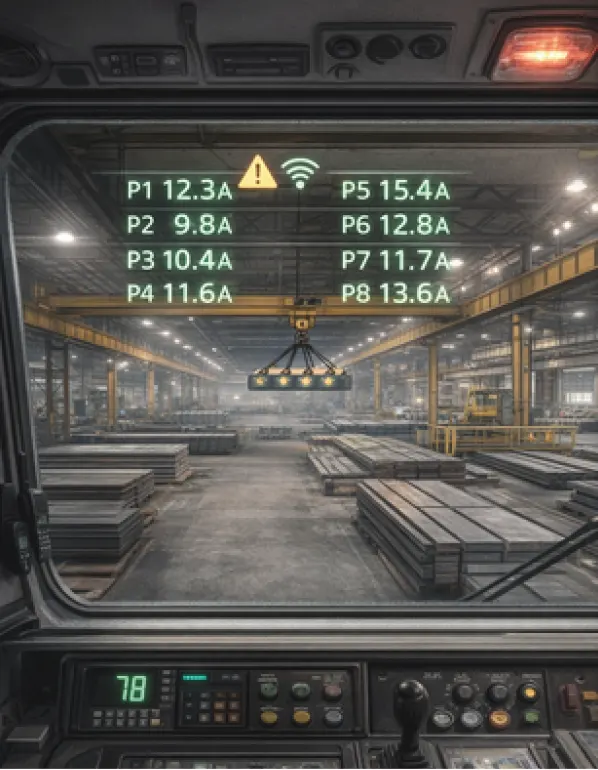

운전실 내부 — 전면 유리창 좌상단에 P1~P8 포트별 전류값이 HUD로 투영된 모습 (예시 이미지) (제품 이해를 위한 예시 이미지로, 실제 제품과 다를 수 있음)
마그네트 포트별 전류 입력
  • 운전실용 소형 HUD 장치 1EA
  • 2 / 4 / 8포트 구성 지원
  • 4 ~ 20mA 유선 전류 신호 (마그네트 포트) 모니터링
Lone Worker Emergency Alert System

단독 근무자 긴급 상황 알림 장치

AL-ASL-004 모니터링
단독 근무자 긴급 상황 알림 장치 본체 — 검은색 박스 상단에 적색 돔 비상버튼이 부착된 무선 알림 장치

제품 개요 Overview

  • 크레인 운전실 등 단독 근무자 근무 장소에 설치된 비상 버튼으로 작업자가 직접 위험 상황을 관제실에 알리는 수동형 안전 알림 장치
  • 운전자의 갑작스런 건강 이상, 어지럼증, 이상 징후, 또는 돌발 상황 발생시 버튼을 PUSH → 관제실로 경보 신호 전송 → 모니터에 경고 화면과 함께 알림음이 출력되어 관리자가 즉시 상황 인식 가능
  • 다채널 통합 관제 : 최대 8채널 동시 모니터링, 비상 채널 우선 표시
  • 효과 : 인력 관리 비용 절감, 단순 구조로 높은 안정성, 설치 및 유지관리 용이
  1. 1비상상황 발생
    3단계 시나리오 일러스트 — ① 운전실 작업자가 비상버튼을 누름
  2. 2경고 신호 전송 (무선신호)

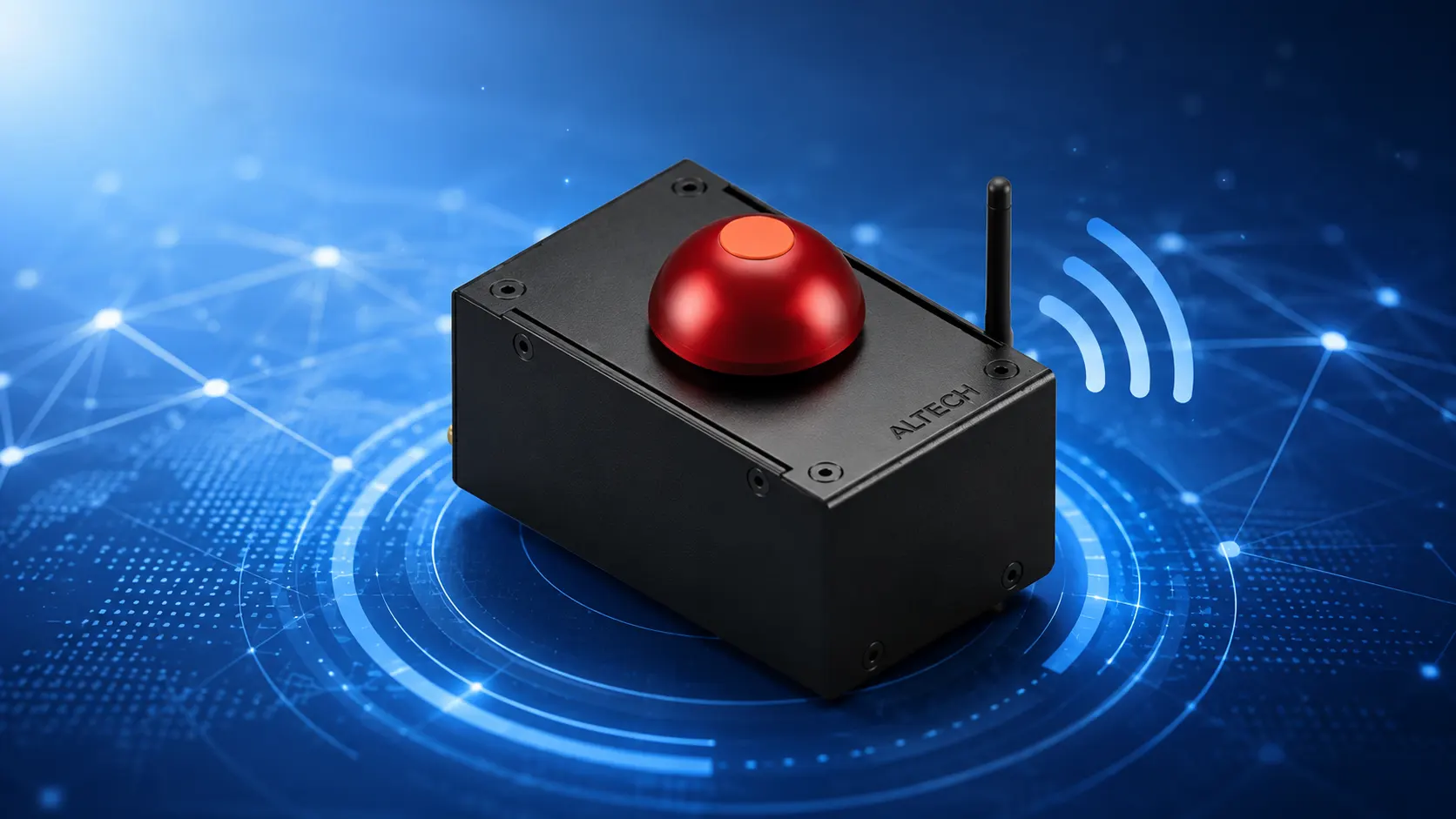

    3단계 시나리오 일러스트 — ② 무선 신호 전송
  3. 3관제실 긴급 알림 / 관제요원 신속 대응

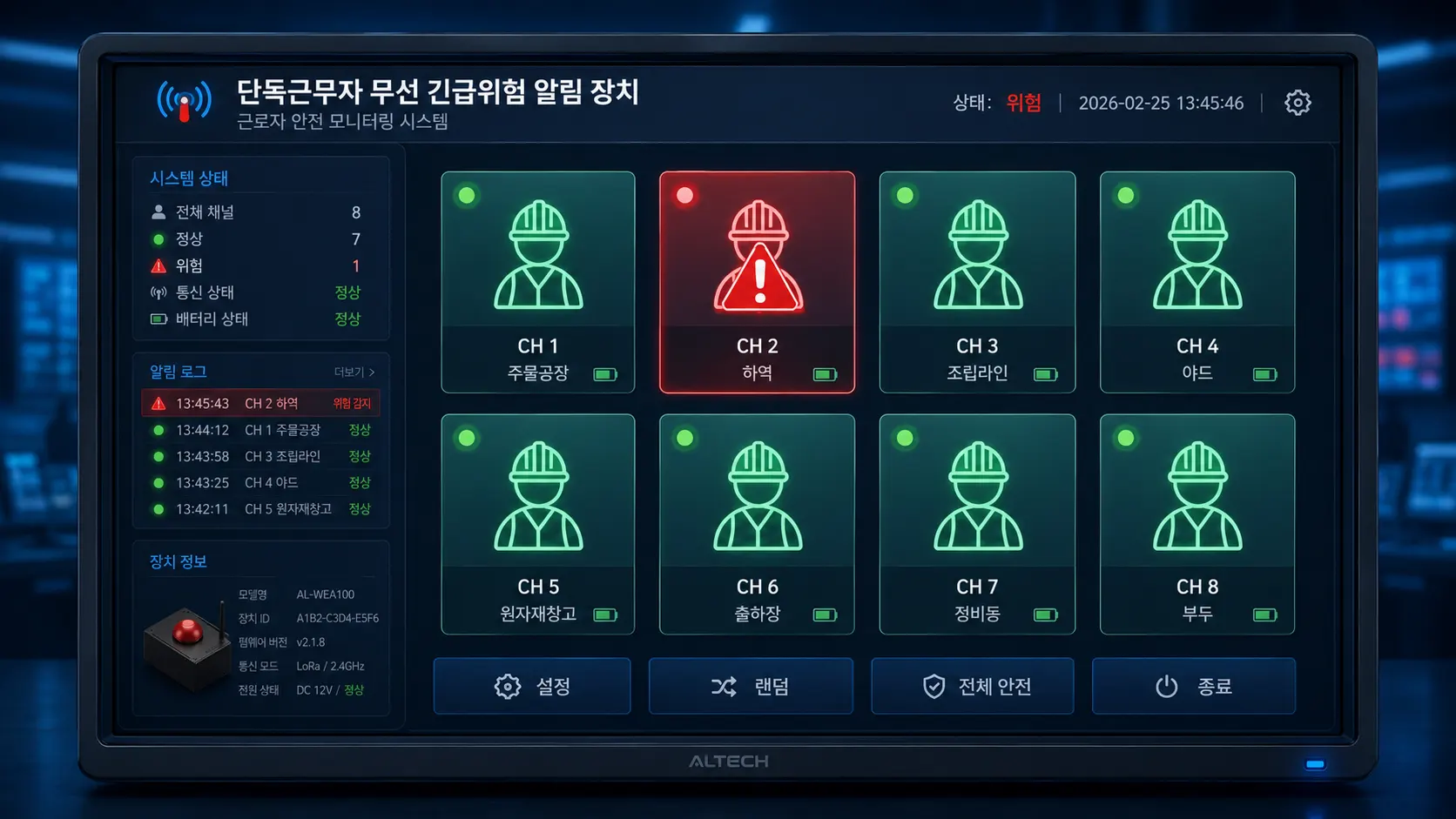

    3단계 시나리오 일러스트 — ③ 관제실 모니터에 CH2 채널 비상 알림이 적색으로 표시

시스템 구성 System Configuration

작업자 (Slave)

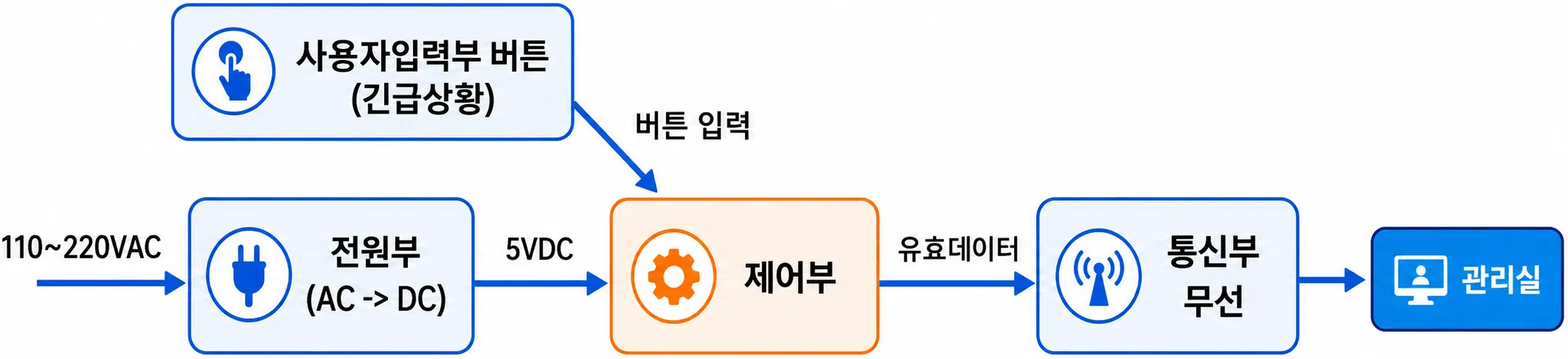

작업자(Slave) 시스템 흐름도 — 사용자입력부 버튼(긴급상황) 버튼 입력 → 전원부(110~220VAC, AC→DC, 5VDC) → 제어부 → 통신부 무선 → 관리실로 유효 데이터 전송

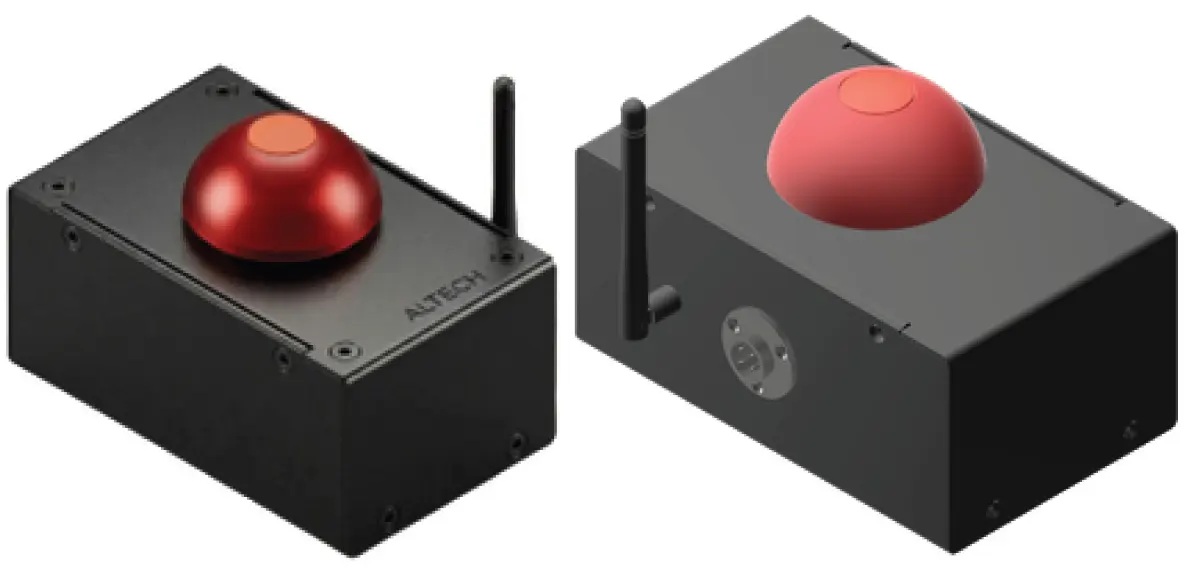

슬레이브 본체 사진 — 검은색 박스 상단에 적색 돔 비상버튼, 측면 안테나가 부착된 실 제품
관리실 (Master)

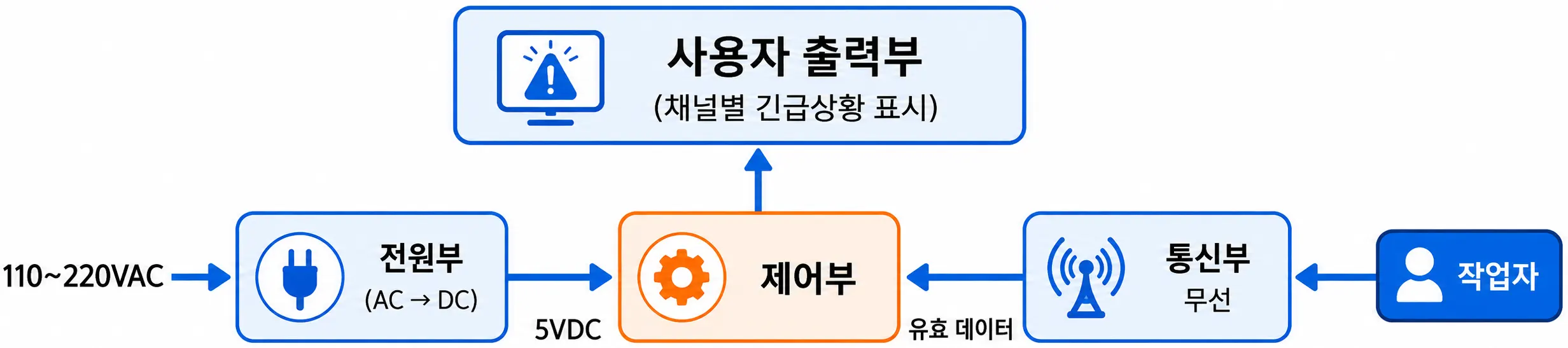

관리실(Master) 시스템 흐름도 — 작업자 통신부 무선 → 유효 데이터 → 제어부 → 사용자 출력부(채널별 긴급상황 표시), 전원부(110~220VAC, AC→DC, 5VDC) 공급

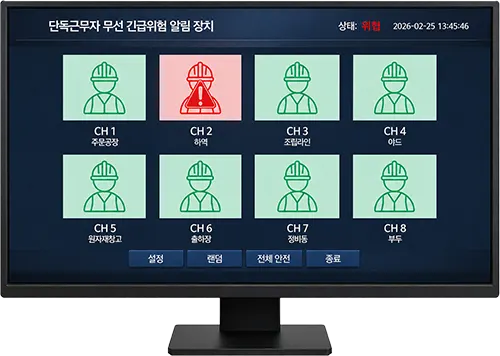

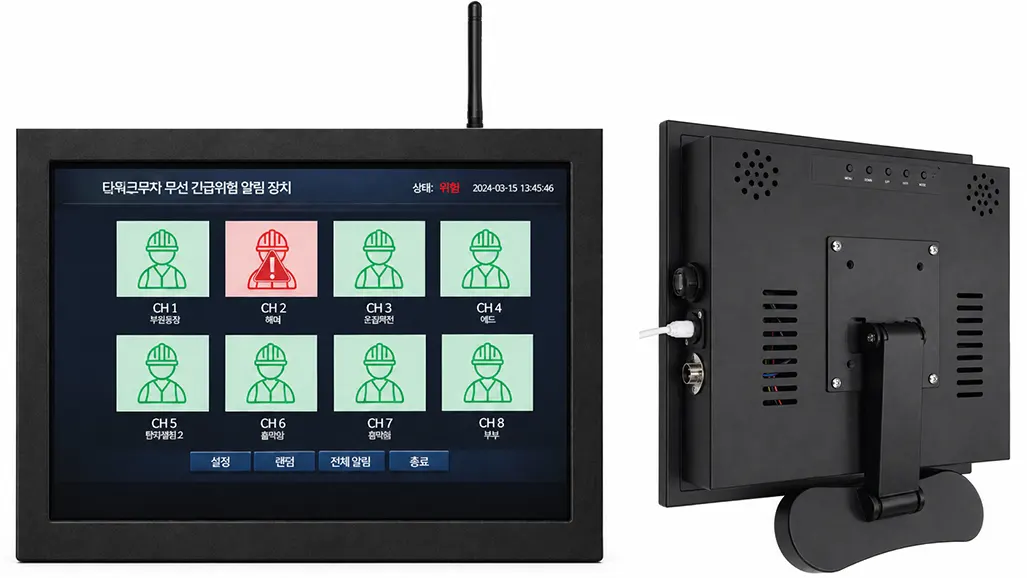

관리실 모니터 — 15인치 LCD에 CH1~CH8 채널별 작업자 상태가 표시되고, CH2가 비상 상태로 적색 강조된 화면

제품 치수 Dimensions

모니터

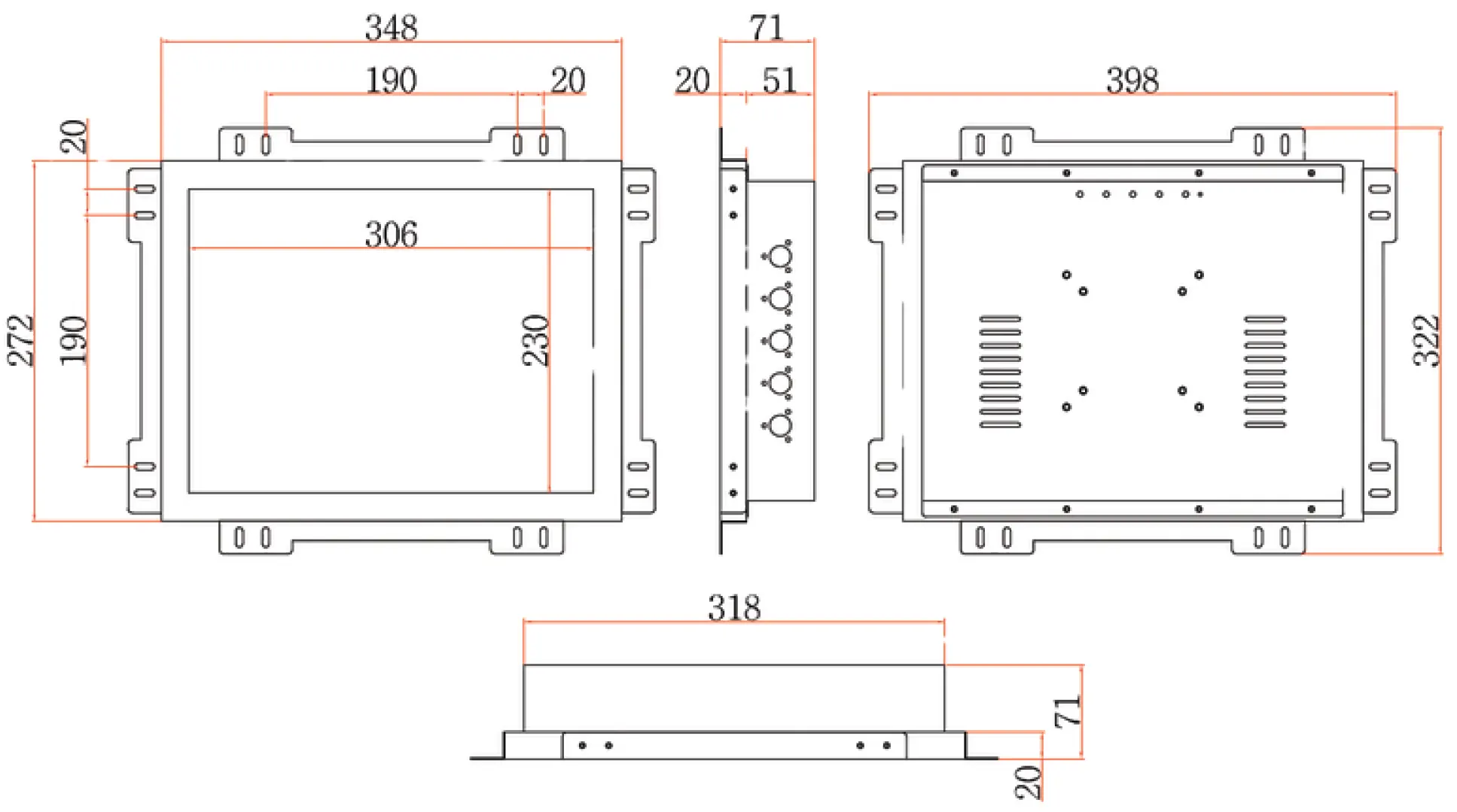

15인치 모니터 정면·측면·후면 치수 도면 — 348(W) × 272(H) × 80(D)mm, 채널별 비상 알림 화면 미리보기 포함
  • 348(W) × 272(H) × 80(D) (mm), 15인치
CLEAR(SAFE) 화면 — Range 0.05~2.00m, Distance 4.21m 표시 OLED 터치 디스플레이
본체 박스 크기 : 160(W) × 75(H) × 100(D) (mm)
TRIGGERED(STAGE 3) 화면 — Range 0.05~2.00m, Distance 0.07m 표시 OLED 터치 디스플레이
비상버튼 크기 : 외경(돔) 68(mm) / 노출부 높이 37.8(mm)
Worker Safety Monitoring System (AI-Based)

근무자 상황 Monitoring System

AL-ASL-005 모니터링

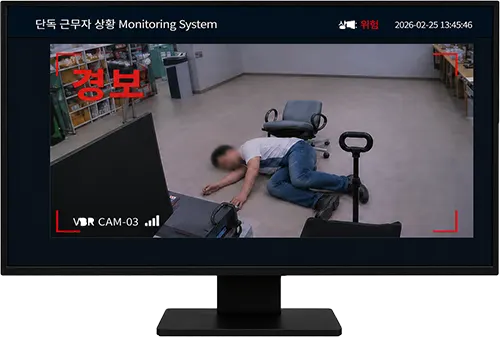

근무자 상황 Monitoring System 관제 화면 — 6채널 분할 영상에 쓰러짐 감지 채널이 적색으로 강조 표시된 모니터

제품 개요 Overview

  • 근무자의 위험 상황을 AI로 자동 감지하고, 실시간 영상과 함께 즉시 관리자에게 전달하는 스마트 안전 시스템
  • 근무자의 쓰러짐, 장시간 무동작, 의식 소실 의심 상황, 이상행동 등 긴급 상황을 학습된 Vision AI가 자동 인식해 긴급 상황 영상·데이터를 관제실로 즉시 전송 → 관리자 즉시 대응
  • 다채널 통합 관제 : 최대 6채널 동시 모니터링, 비상 채널 우선 표시
  • 지능형 블랙박스 내장 : 사고 발생 전·후 영상 기록 및 보관 가능, 사고 분석 및 증빙 자료 활용성
  • 효과 : 인력 관리 비용 절감, 사고 손실 최소화, 원격·통합 모니터링으로 관리 효율 향상
  1. 1근무 중 쓰러짐 발생
    3단계 시나리오 일러스트 — ① 근무 중 쓰러짐 발생
  2. 2위험 감지 AI가 먼저 감지, 사람이 바로 대응

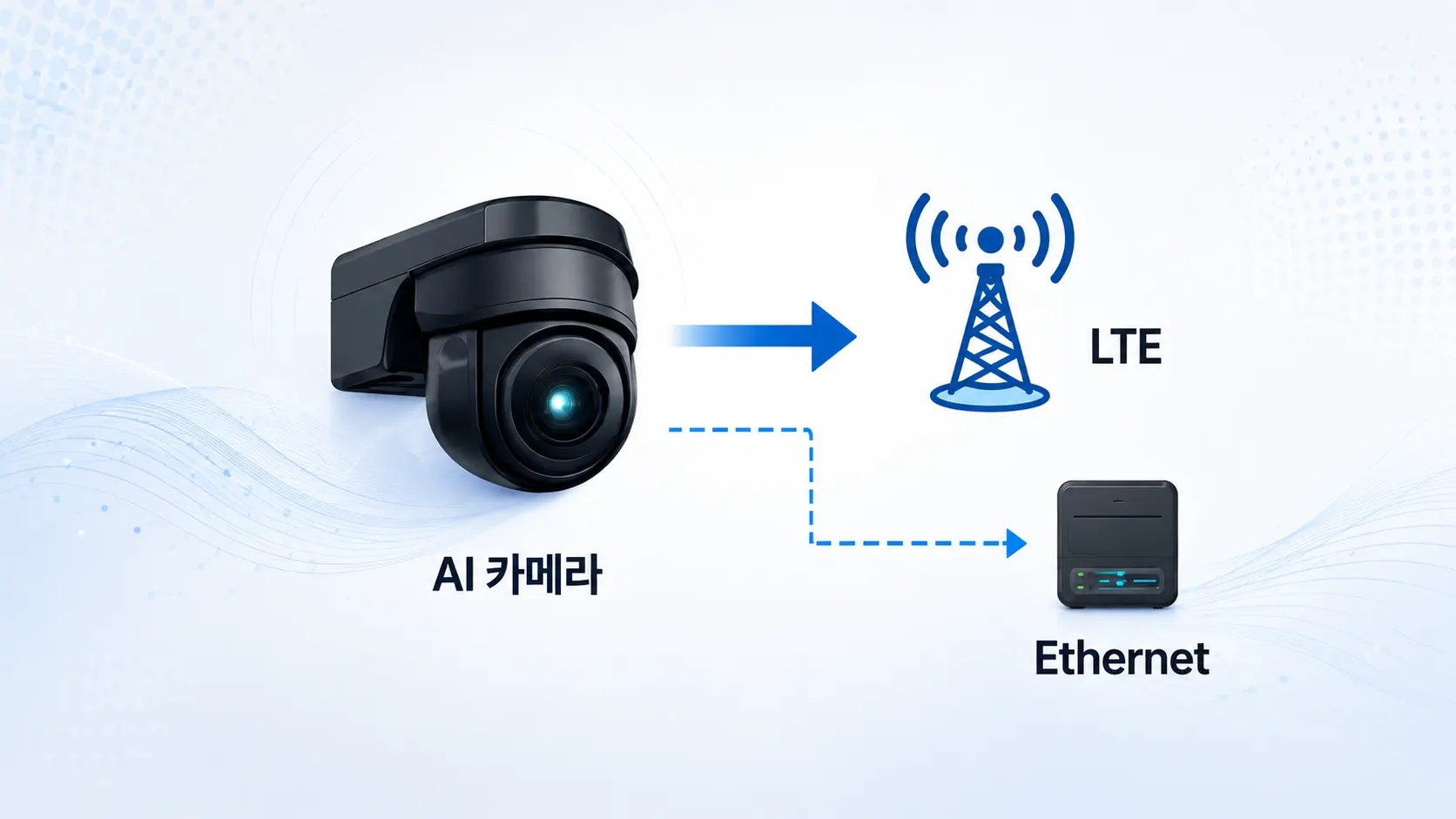

    3단계 시나리오 일러스트 — ② 위험 감지-AI가 먼저 감지, 사람이 바로 대응!
  3. 3관제센터 알림 및 대응
    3단계 시나리오 일러스트 — ③ 관제 센터 알림 및 대응

제품 장점 Key Features

  • AI 아이콘AI 기반 자동 위험감지
  • 실시간 영상 아이콘실시간 영상 연동
  • 다채널 아이콘다중 채널 관리 (6CH)
  • 유무선 통합 아이콘유 / 무선 통합 지원
  • 블랙박스 아이콘지능형 블랙박스 탑재·지원
  • 현장 맞춤 아이콘현장 맞춤 적용 가능

제품 구성 System Configuration

작업자 (Slave)
감지부 자동 위치조정 카메라
통신 수요처 지정
작업자(Slave) 측 AI 카메라 및 데스크탑 본체 사진 — 천장형 카메라와 검은색 단말 박스
관리실 (Master)
제어부 NPU (영상 분석)
출력
  • 6CH 화면 표시 모니터
    • 모니터 연결 사양은 수요처 지정
  • 경고음

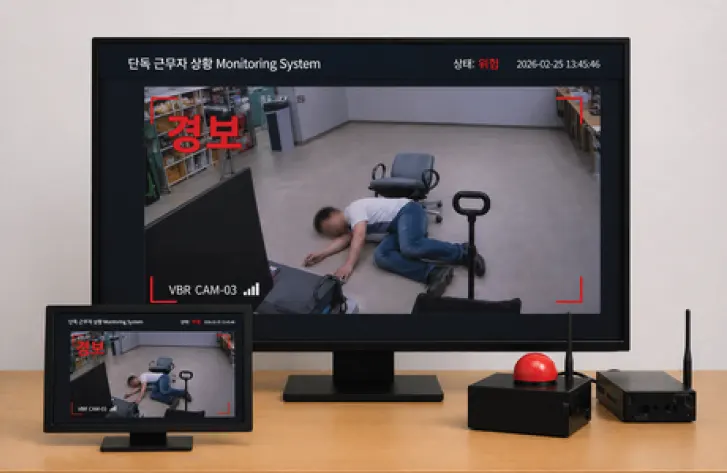

관리실(Master) 측 관제 모니터 — 6채널 분할 화면에 위험 감지 채널이 적색으로 강조된 실 운영 사진
Long-Range Load Height Detection Sensor

원거리 작업물 고도 센서

AL-ASL-010 제어

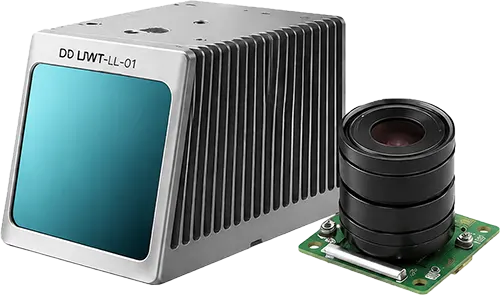

원거리 작업물 고도 센서 본체 — 3D LiDAR 센서 및 카메라 모듈

제품 개요 Overview

  • 항만 크레인(STS, BTC 등) 작업 환경에서 중량물 하역 작업 중 발생할 수 있는 충돌 사고와 제품 손상을 예방하기 위한 지능형 안전 제어 시스템
  • 3D LiDAR 기반 광역 인식 기술과 PTZ 카메라를 이용한 정밀 거리 측정 기술 적용
    • 작업물과 주변 구조물 간 거리를 실시간 분석
    • 하역 화물 위치와 높이를 Vision AI로 실시간 계산
    • 화물의 연·착륙(Soft Landing) 제어 가능하도록 설계
  • 센서 융합 제어 기술
    • 광역 인식 + 정밀 측정 통합 분석
    • 자동 거리 보정 → 충돌·접촉 위험 사전 예측
체크 아이콘

3D LiDAR 기반, 충돌 없는 하역 작업, 정밀 센서로
항만 크레인의 안전을 완성

센서 구성, 제어 방식 Sensor Configuration & Control

센서 구성·오차 범위 아이콘
센서 구성, 오차 범위
  • 3D LiDAR 센서, 카메라
  • 오차 범위 : 20m 기준 ± 50cm

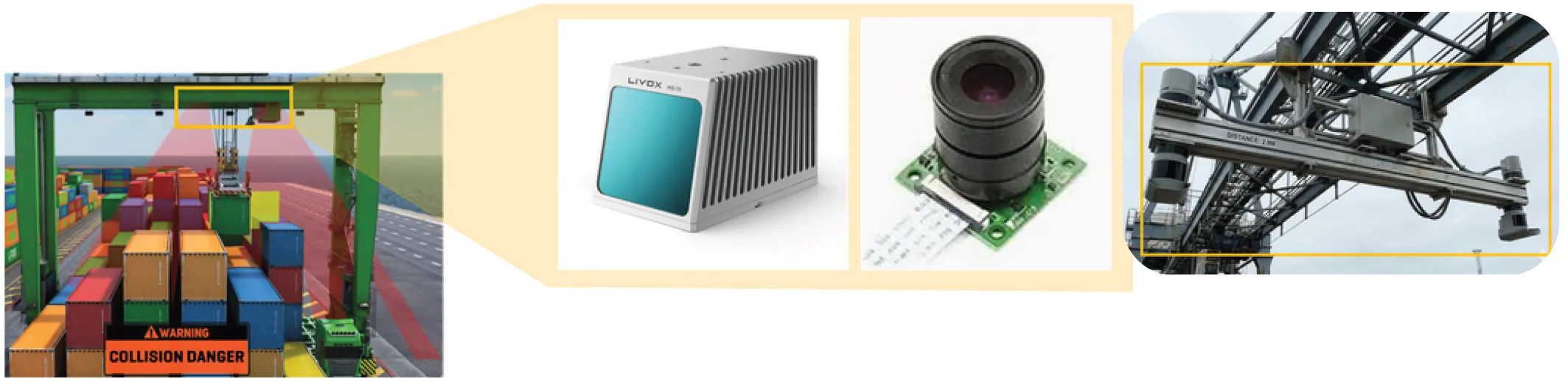

항만 크레인 적용 예시 — 컨테이너 야드에서 3D LiDAR 센서로 화물 충돌 위험을 감지하는 모습 (COLLISION DANGER 경고 표시)
(제품 이해를 위한 예시 이미지로, 실제 제품과 다를 수 있음)

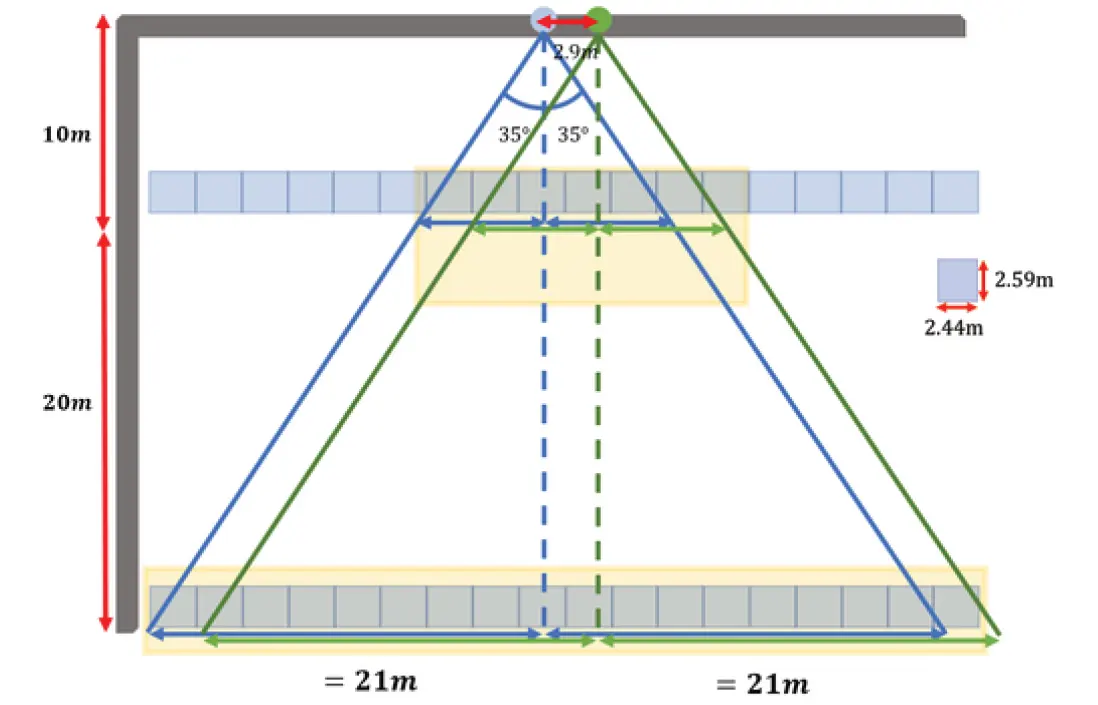

측정 범위 다이어그램 1 — 35°/35° 시야각으로 10m·20m 거리에서 2.44m·2.59m 측정 범위와 21m 폭 표시

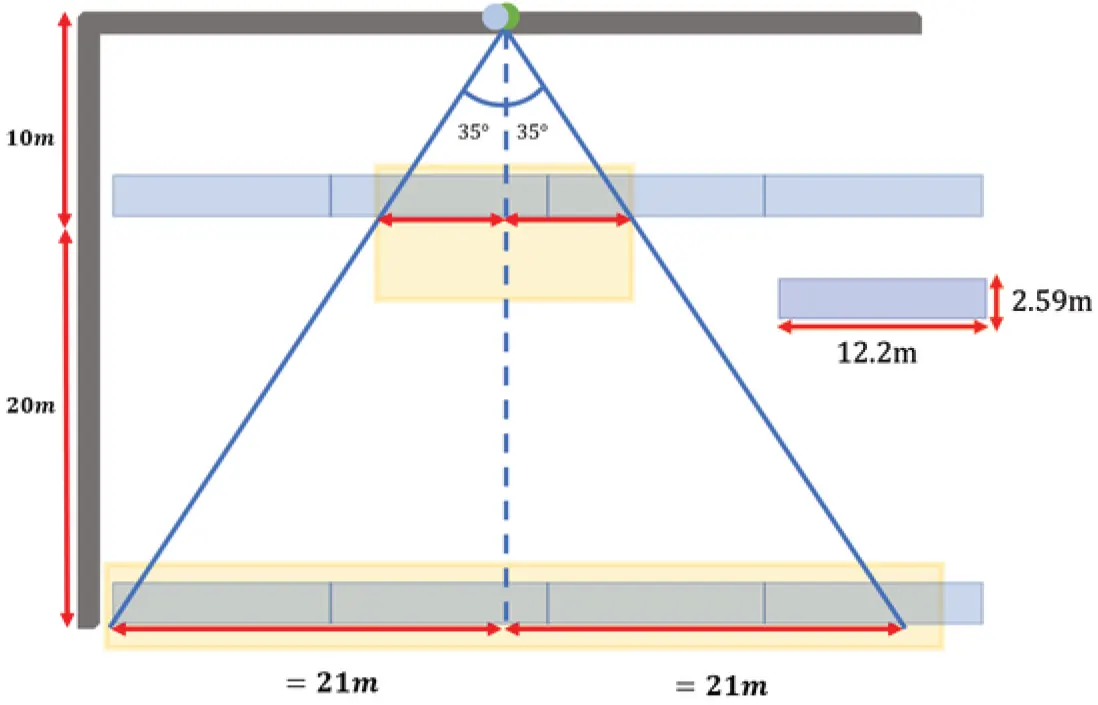

측정 범위 다이어그램 2 — 35°/35° 시야각으로 10m·20m 거리에서 12.2m·2.59m 측정 범위와 21m 폭 표시
Hazard Area Warning System

위험지역 알림 장치

AL-ASL-011 알림
위험지역 알림 장치 본체 — 노란색 하우징에 적색 경광등과 스피커가 부착된 알림 장치

제품 개요 Overview

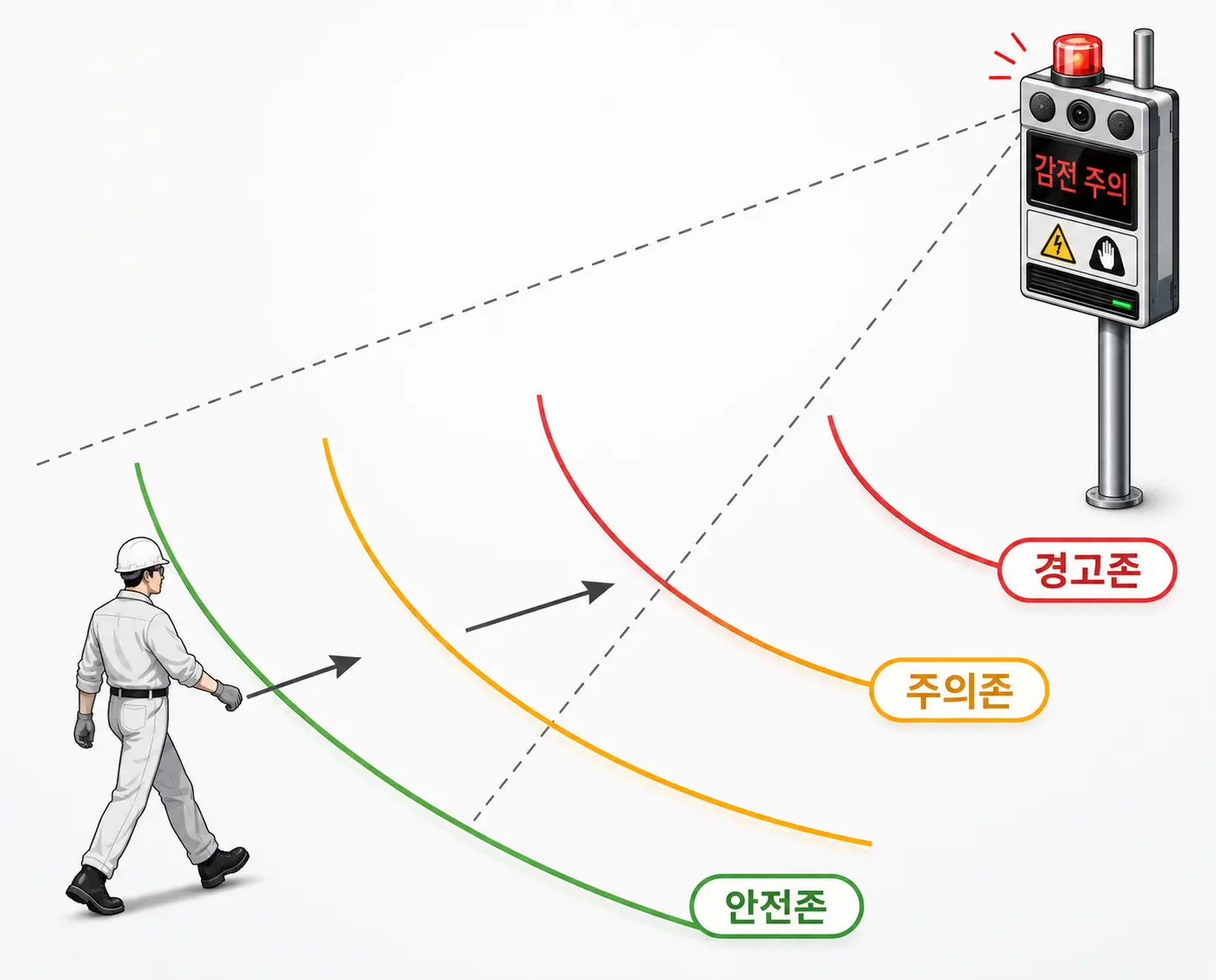

  • 산업현장의 위험 구역에 접근하는 작업자를 실시간으로 감지하고, 위험도에 따라 시각·청각 경고를 제공하는 스마트 안전 알림 장치
  • 작업자의 동선을 방해하지 않는 비접촉 방식으로 작동
  • PIR, 레이다 등 복수 센서 구성으로 사각지대를 최소화 + 감지 범위 확장 가능
  • 오경보 최소화 + 맞춤형 경고 시스템 구성
  • 위험 유형별 경고 메시지 설정 가능, 현장별 음성 멘트 선택 적용 가능

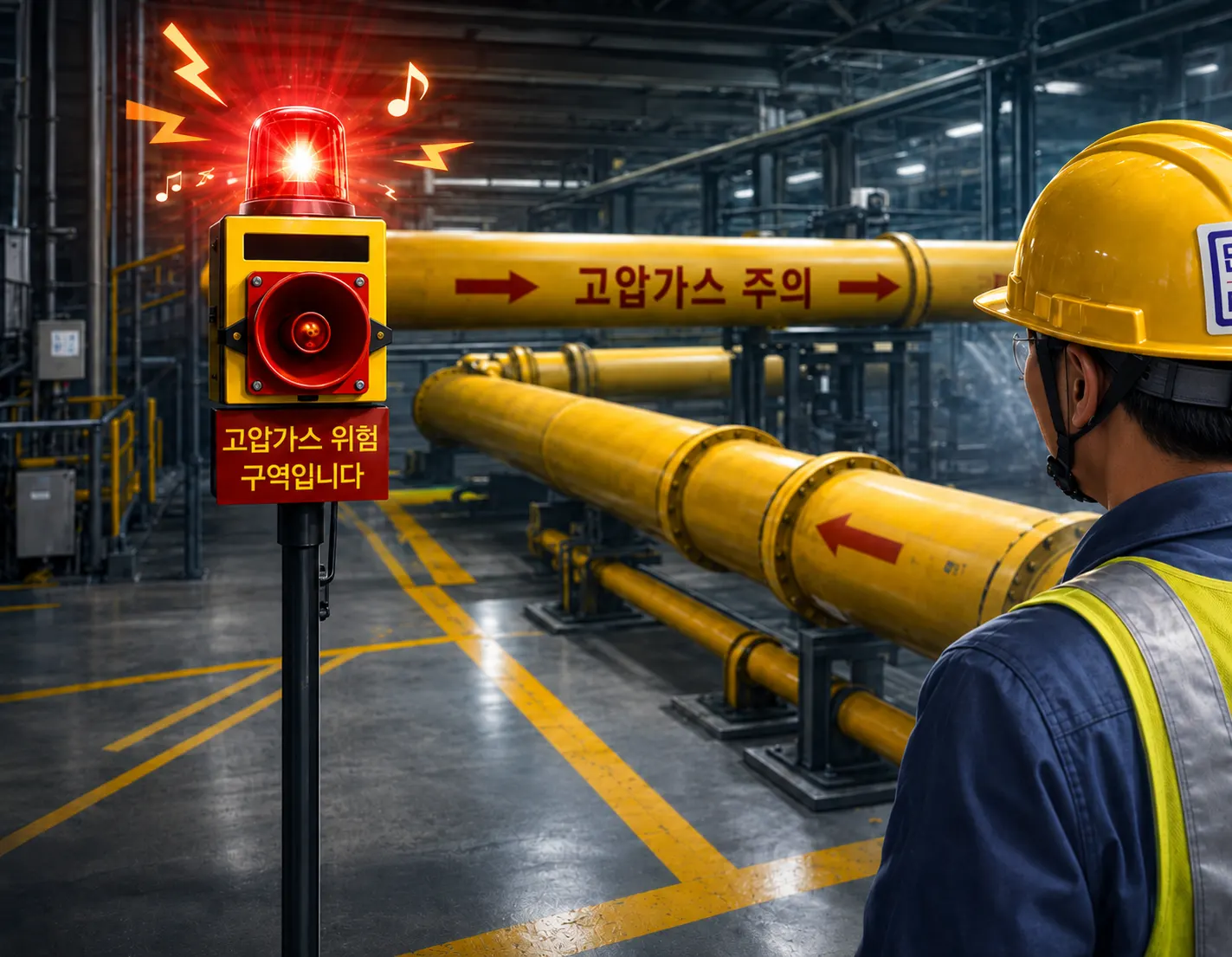

    • 추락, 감전, 유독가스, 소음, 고온·고압, 화학물질 취급 구간, 중장비 작업구역, 설비지역 등
  • 주요 구성 : 인체 감지 센서, 경광등, 스피커 (필요시 : 태양광 모듈, 배터리)
    • 필요시 설치 환경에 따라 적합한 센서를 추가 장착
  • 다양한 설치 환경 대응 : 스탠드, 벽면, 기둥, 지면, 구조물 등에도 설치 가능
  • 필요에 따라 태양광 및 배터리를 이용한 비전기식으로도 작동 가능

제어 방식 및 구성도 Control Flow Diagram

위험구역 알림 적용 예시 1 — 적색 경광등이 작동 중인 가스관 옆에서 안전모를 쓴 작업자가 작업하는 모습
위험구역 알림 적용 예시 2 — PIR 센서가 작업자 진입을 감지하여 '위험 구역 감지(Hazard Zone Detected)' 알림이 표시된 모습
3단계 감지 존 다이어그램 — 안전존(외곽), 주의존(중간), 경고존(내부)으로 구분되어 작업자 접근 거리에 따라 단계별 경고가 발생하는 도식
(제품 이해를 위한 예시 이미지로, 실제 제품과 다를 수 있음)
감지부
  • 작업자의 접근을 감지하여 위험구역 진입 여부를 실시간으로 인식
  • PIR 기반 접근 인식 + 장거리 레이저 거리측정 등 다중 센서 연동
  • 감지 범위 확장 가능, 다중 센서로 사각지대 최소화
제어부
  • 감지 신호를 분석·판단하여 실제 위험 상황만 선별 처리
  • 감지 제어기, 설정 인터페이스
  • 노이즈·오감지 자동 필터링, 위험도 판단 로직 내장
  • 경고 메시지 선택 및 관리
표출부
  • 위험 상황 발생시 작업자에게 즉각적 경고 제공
  • 고휘도 경광등 + 스피커 + 부저 등 시각·청각 복합 경고 제공
  • 야간·저조도 환경 인식 강화
  • 상황에 따른 음성 멘트 출력 지원 및 위험 유형별 경고 표출
Factory Access Control System (RFID-Based)

공장 출입문 관리 시스템

AL-ASL-012 모니터링
공장 출입문 관리 시스템 — 출입 인증 단말기에 작업자 정보가 표시된 화면과 RFID 태그 인식 모습

제품 개요 Overview

  • 공장 설비 대수리 및 정비기간 동안 허가된 작업자만 출입할 수 있도록 통제하고, 구역 내 잔류인원을 실시간으로 관리하는 전용 출입관리 솔루션
  • 출입구에 설치된 차단봉과 RFID 태그 시스템으로 미허가자의 출입을 자동 차단하고, 즉시 경고함
  • 대수리기간 종료 후에는 일반 통행모드로 전환 가능 → 현장 운영에 따라 시스템 유연하게 대응
  • 효과 : 출입구에 배치된 출입 관리인력 대체 가능, 인적 관리 오류 최소화, 현장 상황·기준에 맞는 관리 가능, 장기 운영 비용 절감

제품 구성 System Configuration

시스템 구성
현장 출입부 아이콘
현장 출입부
  • 출입 인증 단말기
  • 고정형 차단봉 (출입구 적용)
  • RFID 인식 센서
작업자 인증 아이콘
작업자 인증
  • RFID 프린터
  • 안전모 RFID 태그 스티커
  • RFID QR코드 관리 시스템
제어 / 관리 아이콘
제어 / 관리
  • 관리 PC
  • 모드 전환 스위치
  • 출입 제어 시스템
주요 관리 기능
출입 관리
  • 작업자 신원 등록
  • 작업 미허가자 자동차단
  • 음성 경고 안내·출력
  • 경광등·알람 연동
허가 기간 관리
  • 허가 기간 설정
  • 기간 종료시 자동 차단
  • 만료 태그 자동 무효화
잔류 인원 파악
  • 구역 내 인원 자동 집계
  • 출입·퇴실 누락 방지
  • 잔류 인원 검증 가능
차단봉 제어
  • 운용 모드 전환
    • ON : 출입 통제 모드
    • OFF : 일반 통행 모드
태그 관리
  • 안전모 부착형 RFID 스티커
  • 공장·구역별 색상 구분
  • 공장별 QR코드 분리 관리
  • 1공장 - 1구역 - 1커미션 구조
  • 일회용 저비용 태그 적용으로 대량 사용 환경에 최적화

동작 흐름 Operation Flow

  1. 1RFID 태그 인식
  2. 2허가 여부 판독
  3. 3허가시 차단봉 open
  4. 4미허가시 출입차단 + 경광등·경보 출력
  5. 5출입·잔류 데이터 저장

적용 사례 Applications

작업자가 출입 인증 단말기에 RFID 태그를 인식시키는 모습 — 화면에 인증 정보 표시 출입 인증
허가된 작업자가 통과할 때 차단봉이 열린 상태의 출입구 모습 차단봉 동작
관리 PC 화면 — '위험! 미허가 돌입 감지' 적색 알림과 잔류 인원 리스트 표시 미허가 감지 알림
공장별 QR코드 분리 관리 — 안전모에 부착된 RFID 스티커와 QR코드 색상 구분 예시 QR코드 분리 관리

(제품 이해를 위한 예시 이미지로, 실제 제품과 다를 수 있음)

Hazard Zone Worker Monitoring System

위험지역 작업자 Monitoring 장치

AL-ASL-013 모니터링

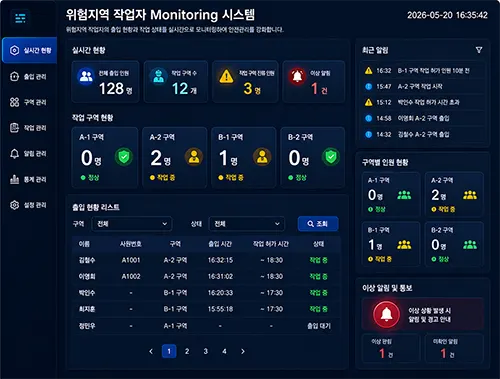

위험지역 작업자 Monitoring 장치 — 관제 화면에 전기실 잔류 인원 1명 알림과 출입/퇴실 기록이 표시된 모습

제품 개요 Overview

  • 밀폐 공간, 전기실 등 특수한 작업구역에 출입하는 작업자를 대상으로 출입 이력, 작업 상태, 잔류 인원을 실시간으로 관리하는 모니터링 시스템
  • 근무자의 인적사항, 출입 시간, 작업 허가 기간·시간 등을 자동으로 기록·관리
  • 사전 허가된 작업자 인적 정보를 엑셀 파일로 입력 가능
  • 작업구역 내 현재 잔류인원 확인 가능
  • 작업 종료시 실제 잔류 인원이 0명인지 확인하도록 설계됨
  • 효과 : 인력 관리 비용 절감, 사고 손실 최소화, 원격·통합 모니터링으로 관리 효율 향상

제품 구성 System Configuration

시스템 구성
현장 출입부
  • 출입 인증 단말기 (RFID 리더기)
관제·관리부
  • 전용 관리 PC
  • 통합 모니터 (상태 표시)
  • RFID 프린터
통신 방식
  • 사내 인트라넷 유선 연결
  • IP 기반 네트워크 운영
  • 일부 구역은 전용 IP 부여, 확장
실 적용 화면
실 적용 예시 — 좌측 밀폐 작업 공간에서 작업자가 RFID 태그로 인증하는 모습과 우측 관제실 모니터에 '전기실 잔류 인원 1명' 알림, 출입자별 입실/퇴실 시간 표가 표시된 화면

(제품 이해를 위한 예시 이미지로, 실제 제품과 다를 수 있음)

Hazard Zone Projection Warning System

위험지역 위험 표시, 알림장치

AL-ASL-014 알림

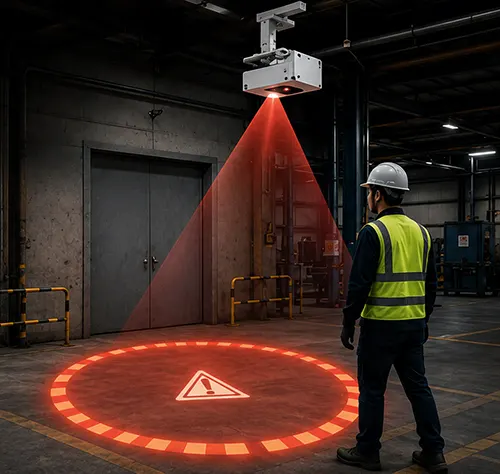

위험지역 위험 표시·알림 장치 — 천장에 설치된 고보 투사 조명이 바닥에 적색 위험 표시를 비추는 모습

제품 개요 Overview

  • 산업현장 내 경고가 필요한 곳에 고출력 고보조명을 활용하여 위험 표식과 안내 정보를 바닥에 직접 투사하는 시각 중심 안전 표시장치
  • 고정형 안전구역 표출 방식, 동일 위치에 명확한 위험 표시를 제공
  • 작업자 진입시 점등 방식으로 작업자 주의 환기 지속 가능
  • 초고휘도 투사로 분진·연무·밝은 환경에서도 선명한 가시성 확보
  • 설치 유연성 : 천장, 구조물 상부, 설비 프레임 어디든 고정 설치 가능
  • 적용 현장 예
    • 고압 가스실 출입구, 전기실·설비실, 대수리 작업구역, 외주 작업자 출입 통제 구간 등
    • 상시 고위험 설비 주변, 출입 제한구역, 비상 대피 동선 및 집결지 표시 등
  • 커스텀 제작 : 단색 ~ 3색, 문구·이미지 선택 제작 가능, 메시지 변경 가능 (고보 판 교체)

제품 구동 예시 Live Examples

고압 가스구역 바닥 투사 — 출입문 앞 바닥에 적색 원형 경고 표시와 '고압 가스구역' 문구가 투사된 실제 적용 모습 고압 가스구역 표시

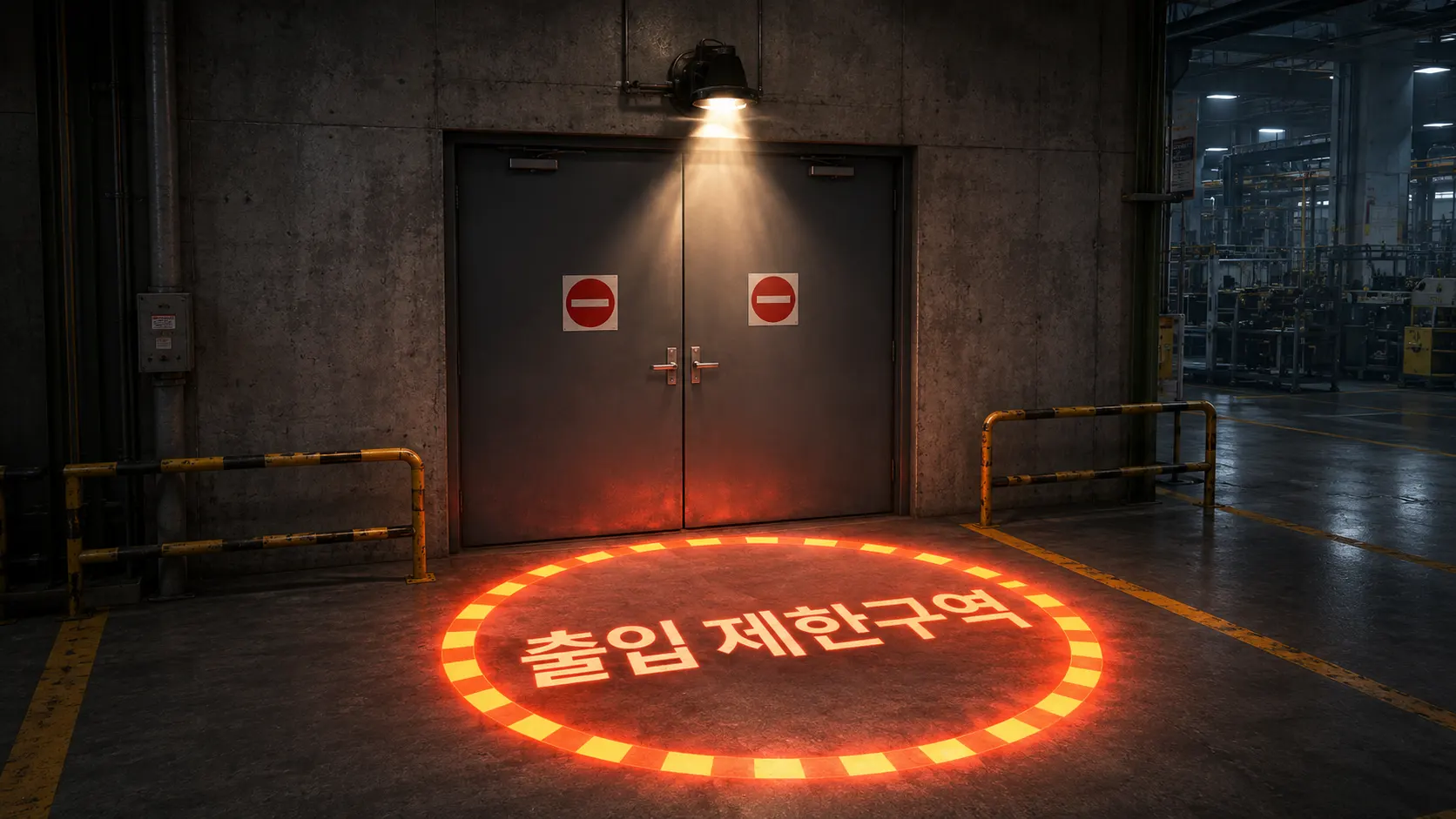

출입 제한구역 바닥 투사 — 양문형 출입구 앞 바닥에 적색 원형 경고 표시와 '출입 제한구역' 문구가 투사된 실제 적용 모습 출입 제한구역 표시

표시 유형 Display Types

출입통제 / 위험구역 표시용
출입통제 / 위험구역 표시 예시 — 노란·검정 줄무늬 안전구역, STOP, AUTHORIZED PERSONNEL ONLY, NO ENTRY 4종 바닥 투사 이미지
안전보호구 (PPE) 착용 안내 표시
안전보호구(PPE) 착용 안내 — 'All personnel must wear full PPE' 주황 원형 표시와 'CAUTION SAFETY SHOES REQUIRED' 노랑 원형 표시 2종
안전 통로 안내 표시
안전 통로 안내 — 보행자 통로, SAFE WALK PATH, EXIT 방향, EMERGENCY EXIT, 비상대피장소 EXIT 등 안내 표시 예시
중장비, 크레인 등 위험 구역 전용 표시
중장비·크레인 위험 구역 표시 — HEAVY EQUIPMENT DANGER ZONE과 CRANE DANGER ZONE 노란 원형 경고 표시 2종

(제품 이해를 위한 예시 이미지로, 실제 제품과 다를 수 있음)

Crane Operation Hazard Projection System

크레인 운행구간 위험 표시장치

AL-ASL-015 알림

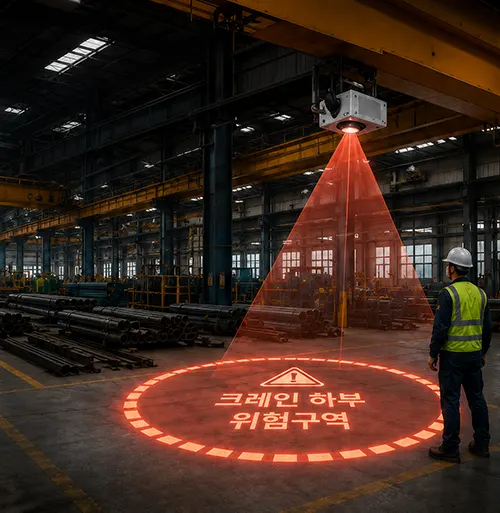

크레인 운행구간 위험 표시장치 — 크레인 아래 바닥에 적색 원형 위험 반경이 LED로 투사된 모습

제품 개요 Overview

  • 작업물체의 크기 및 후크의 높이에 따라 크레인 아래 위험구역을 바닥에 실시간으로 표시하는 스마트 안전 유도 장치
  • 크레인 운행 및 하역작업 시 발생하는 낙하·충돌·협착 위험구역을 LED 광원으로 바닥에 자동 표시하여 작업자의 접근을 사전에 차단하는 안전 표식 장치
  • 크레인의 이동 및 상하 운동에 연동하여 위험구역 표시 영역이 자동으로 이동·확대·축소
  • 동적 위험구역을 자동으로 표시함으로써 기존의 스토퍼, 깃발, 고정 표식 방식의 한계를 극복하고, 현장 안전 수준을 획기적으로 향상시킴

구성·제어 방식 / 주요 기능 Configuration & Key Features

구성, 제어 방식
투광부
  • 고휘도 LED 프로젝션 모듈 (고보조명)
  • 바닥 투사 전용 렌즈
  • 초점 조절 유닛
센서부
  • 크레인 위치·높이 감지 센서
  • 위치 연동 모듈
제어부
  • 초점·투사 제어 모듈
  • 위험반경 계산 모듈
주요 기능
자동 위험구역 표시
  • 크레인(후크) 이동경로 반영
  • 작업 반경 자동 표시
  • 낙하 위험구역 가시화
오토포커싱
  • 후크 높낮이에 따라 자동 초점 조절
  • 바닥 거리 변화 대응, 표식 왜곡 최소화
  • 후크 이동시 표식 동반 이동
위험반경 자동 조절
  • 상하 이동시 표시 크기 자동 변화
  • 작업 높이에 따른 안전거리 반영

적용 예시 Live Examples

크레인 연동 표시 이동 — 후크 위치에 따라 바닥에 W·H 치수가 표시된 적색 원형 위험반경이 투사되고, 작업자가 안전 거리 밖에 위치한 모습 크레인 연동 표시 이동 / 위험 반경 자동 조절

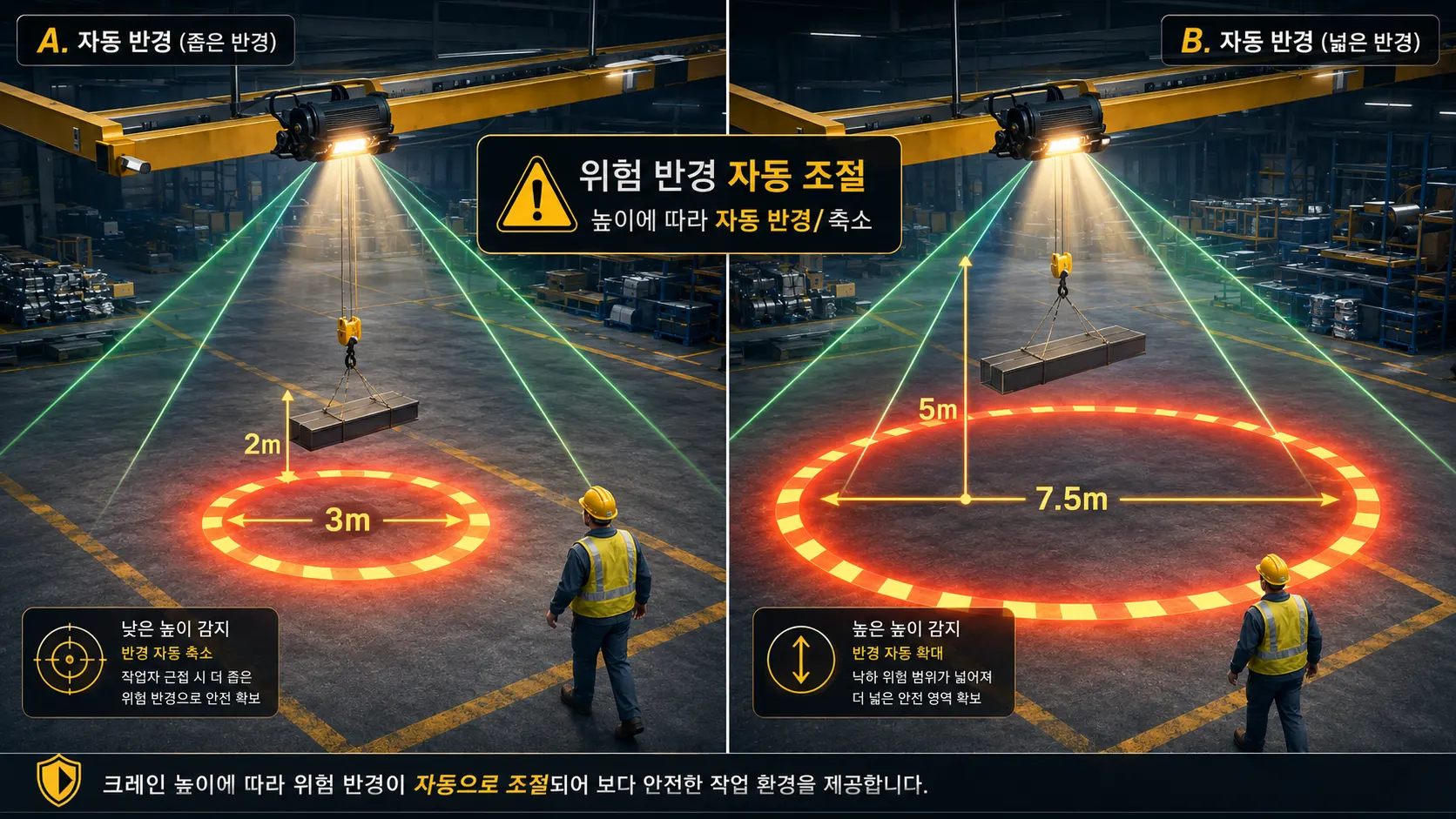

위험 반경 자동 조절 — 후크 높이가 낮을 때 3m 반경, 높을 때 7.5m 반경으로 자동 확대되어 표시되는 비교 이미지 높이별 위험반경 자동 확대·축소

(제품 이해를 위한 예시 이미지로, 실제 제품과 다를 수 있음)
