구성&원리

솔라모듈

솔라모듈 : 태양광발전

LED

LED : 내부광원

광섬유

광섬유 : 광전송&표지Pixel

재귀반사시트

재귀반사시트 : 바탕면

재귀반사 표지판 문양을 따라 광섬유 끝단을 고정하고 내부 LED로부터 광섬유로 빛을 유도하여 발광하도록 함

성능

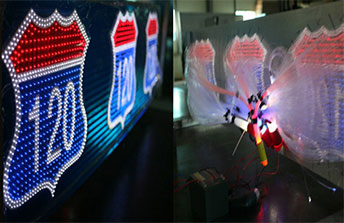

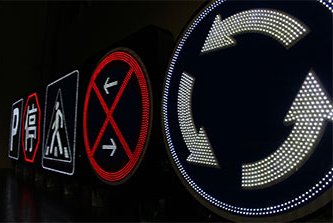

발광형 표지판 성능 이미지1 발광형 표지판 성능 이미지2
  • 광섬유 사용으로 전력 효율을 극대화 함으로써
    소형 Solar module의 발전 전력량으로도 장기간 기능 유지
  • 초 고휘도 LED 소자의 선별 사용과 광섬유의 견고한 내구성으로
    최소 10년 이상 안정적 구동 가능

장점

정책효과 아이콘

정책효과

  • 부분고장에 의한 표지정보 왜곡 없음
  • 높은 품질/품위로 실효권 권위 확보
  • 전력낭비, 감전, 빛 공해, 해충 등의 역효과 최소화
운전자 인지 아이콘

운전자 인지

  • 눈부심 없이도 뛰어난 변별력과 주목성
  • 월등한 시인거리와 판독거리 제공
  • 안개/우천 시의 백시(빛퍼짐)현상 극복
  • 결로에 의한 표지판 난반사(얼룩)해결
설치 및 운용 아이콘

설치 및 운용

  • 전기인입 공사 불필요
  • 뛰어난 내구성/안정성
  • 유지관리 용의성
  • 고장 시 재귀반사 기능 유지

제품의 구성

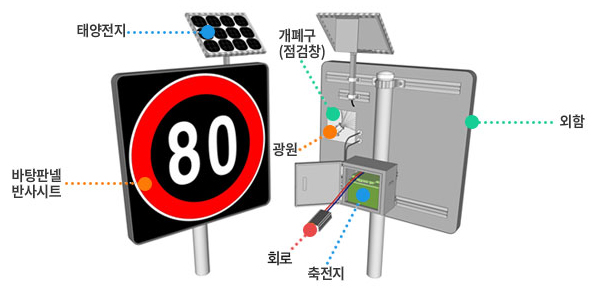

발광형 광섬유 표지판 전후면 구성
전원
장치
표시
장치
함체
제어
장치

발광형 광섬유 도로·교통안전 표지판 구성도

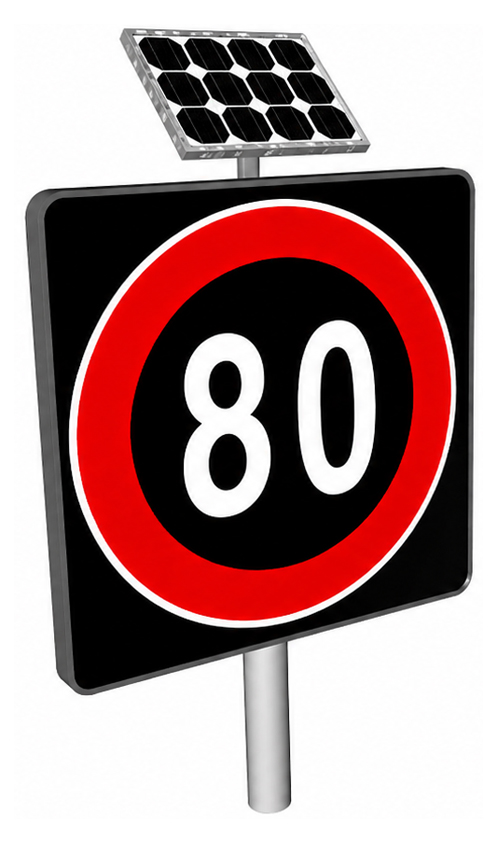

발광형 표지판 전면
1
2

발광형 광섬유 도로·교통안전 표지판 구성도 전면

  • 1태양전지
  • 2바탕판넬 반사시트

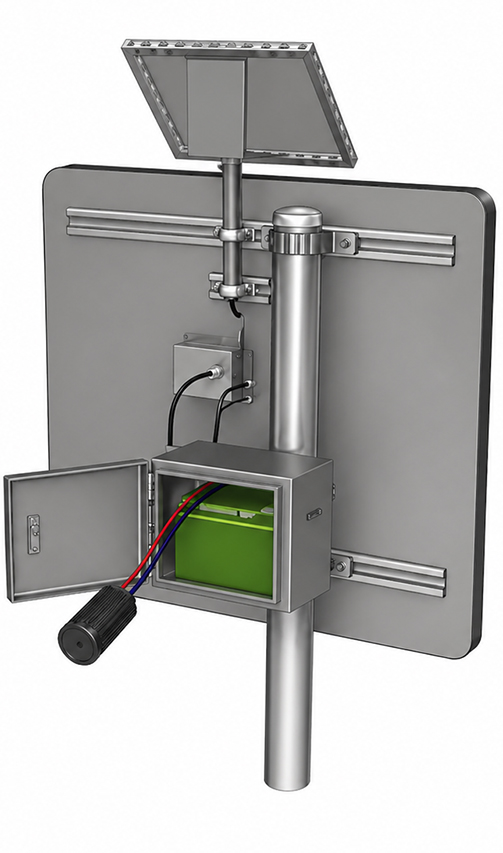

발광형 표지판 후면
1
3
5
4
5

발광형 광섬유 도로·교통안전 표지판 구성도 후면

  • 1외함
  • 2개폐구(점검창)
  • 3광원
  • 4회로
  • 5축전지

특허 제 10-1511049호

광섬유를 이용한 발광형 표지판

특허 제 10-0934624호

자체 발광형 도로표지판 및 그의 제조 방법

특허 제 10-0612475호

광섬유를 이용한 광고장치용 광섬유홀더

제어 흐름도

태양전지

태양전지

(전기생성)

제어기

제어기



배터리

과충전 보상
과방전 방지

LED(광원)

LED(광원)



광섬유

광섬유

(빛의 전달)

전면발광

전면발광



전기 흐름도
광신호 흐름도
제어 흐름도
